Опора У220-3Д+9

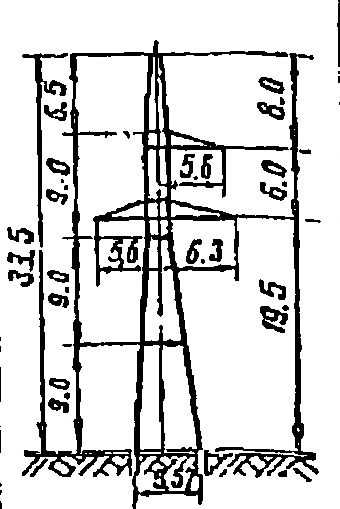

Надставочная версия У220-3Д+9 формируется путём установки дополнительной секции высотой 9 м к базовой конструкции опоры серии 1731тм-т3. Результирующая общая высота — 33,5 м, высота траверсы — 19,5 м, ширина базы — 5,57 м. Это одна из высоких одноцепных анкерно-угловых опор данной серии.

Масса металлоконструкций по чертежу КМ: 8 051 кг без цинкового покрытия, 8 365 кг с горячим цинкованием. По сравнению с базовой У220-3Д (5 535/5 751 кг) прирост массы составляет около 45%, что соответствует добавлению секции надставки и усилению базы с 3,92 до 5,57 м.

Более широкая база при высоте 33,5 м обусловлена необходимостью удерживать возрастающий опрокидывающий момент от тяговых нагрузок, характерных для анкерно-угловых опор. В угловых точках трассы ВЛ 220 кВ равнодействующая тяжений двух смежных пролётов создаёт значительную горизонтальную нагрузку в плоскости угла поворота.

Повышенная опора У220-3Д+9 применяется в местах пересечения трассой ВЛ 220 кВ автомобильных дорог, небольших водоёмов и других объектов, требующих увеличенного вертикального габарита. Типовой проект 1731тм-т3 определяет нормативные нагрузки и климатические условия применения данной конструкции.
