Анкерно-угловая стальная опора ВЛ 220 кВ, марка У220-3+14. Высота 32,6 м, масса 15840 кг.
Типовой проект и рабочие чертежи: 3.407-100.7
Там, где трасса одноцепной ВЛ 220 кВ меняет направление вблизи объектов с нормируемым повышенным габаритом, применяется опора У220-3+14 — повышенная версия базовой анкерно-угловой У220-3 с надставкой 14 м. Общая высота конструкции достигает 32,6 м, высота траверсы — 24,5 м.
Типовой проект — 3.407-100.7. Расчётные марки проводов: АС 300/39 и АС 400/51. Грозозащитный трос — С 70 (ТК-11.0). Ширина базы при данной высоте составляет 9,4 м, что обеспечивает геометрическую устойчивость под действием суммарных ветровых и тяговых нагрузок, характерных для угловых точек трассы.
Масса стальных элементов по чертежу КМ: 15 247 кг без цинкового покрытия и 15 840 кг после горячего цинкования. Разница в массе отражает толщину защитного цинкового слоя, наносимого методом горячего погружения.
Анкерно-угловая функция опоры предполагает применение натяжных гирлянд изоляторов, которые передают тяжение проводов непосредственно на металлическую стойку. В отличие от промежуточных опор, У220-3+14 рассчитана на восприятие продольных нагрузок при нормативных углах поворота трассы. Используется при проектировании и строительстве воздушных линий электропередачи 220 кВ в районах с различными ветровыми и гололёдными условиями.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У220-3+14 — анкерно-угловая, одноцепная, для воздушных линий электропередачи 220 кВ.

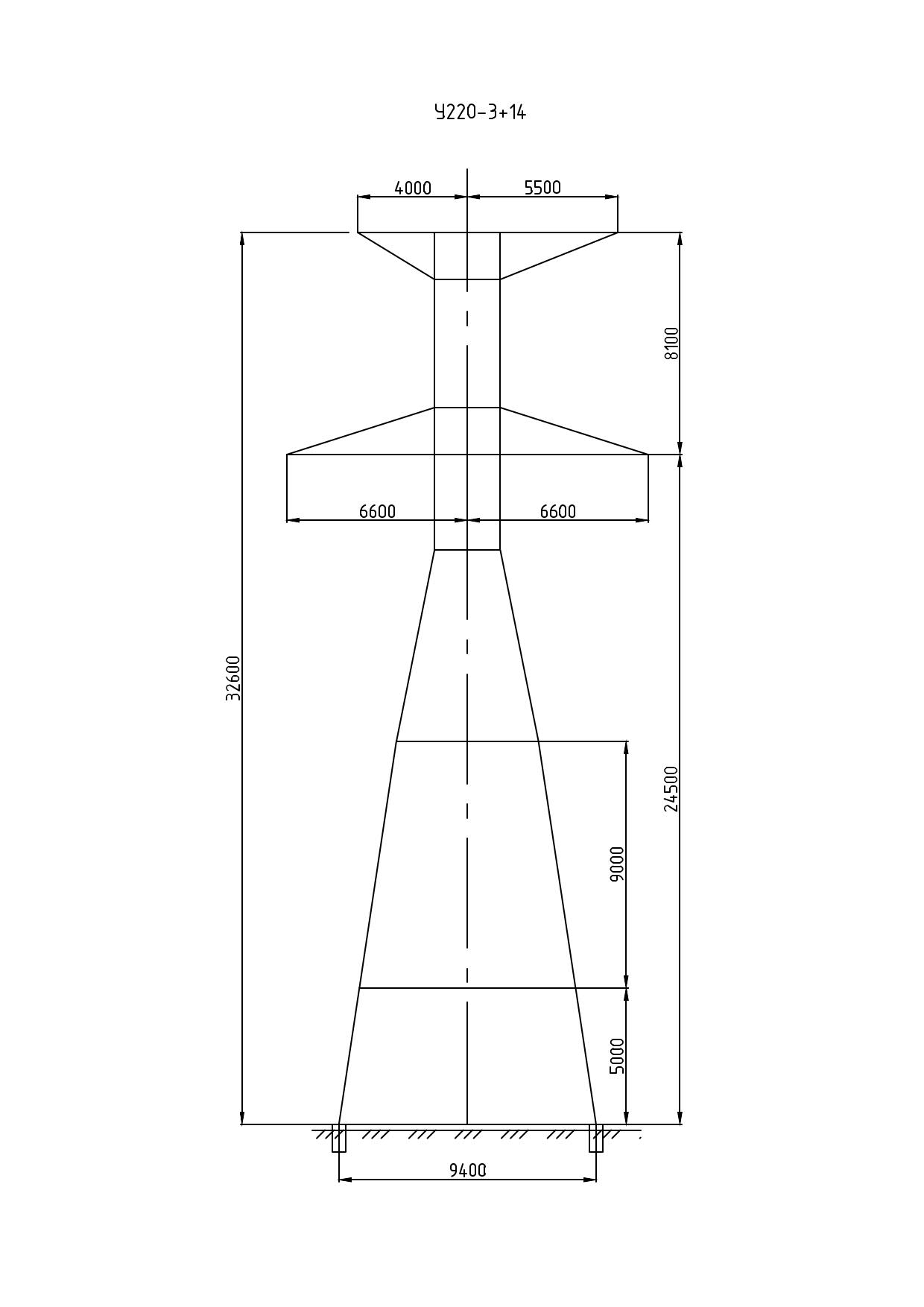

Полная высота — 32,6 м, отметка нижней траверсы — 24,5 м, размер основания — 9,4 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 15247 кг без покрытия и 15840 кг с горячим цинкованием. На цинковый слой приходится 593 кг.
Опора У220-3+14 выполняется по рабочим чертежам 3.407-100.7. Расчётные климатические условия: район по гололёду — I-IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АС 400/51. Грозозащитные тросы — С 70 (ТК-11.0).
