Анкерно-угловая стальная опора ВЛ 220 кВ, марка У220-3+9. Высота 27,6 м, масса 11680 кг.
Типовой проект и рабочие чертежи: 3.407-100.7
Среди модификаций типоряда У220-3 опора У220-3+9 занимает промежуточное место: надставка 9 м доводит общую высоту конструкции до 27,6 м при высоте траверсы 19,5 м и ширине базы 7,9 м. Типовой проект — 3.407-100.7, цепность — одноцепная, назначение — анкерно-угловая опора ВЛ 220 кВ.
Отличительная особенность данной модификации — наличие тросостойки, что позволяет обеспечить крепление грозозащитного троса марки ТК-11.0 с соблюдением нормативного угла защиты. Расчётные провода — АС 300/39 и АС 400/51. Тросостойка размещена над верхней траверсой и выходит за габарит основной конструкции, увеличивая зону грозозащиты.
Масса металлоконструкций по чертежу КМ составляет 11 241 кг без цинка и 11 680 кг с горячим цинковым покрытием. Цинкование выполняется методом горячего погружения и гарантирует длительную эксплуатацию без капитального ремонта антикоррозионного слоя.
Анкерно-угловая опора У220-3+9 применяется на поворотах трассы одноцепной ВЛ 220 кВ и в анкерных пролётах, где требуется ограничение аварийных зон. Восприятие тяговых и ветровых нагрузок обеспечивается конструктивными параметрами опоры, определёнными в рамках типового проекта 3.407-100.7.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У220-3+9 — анкерно-угловая, одноцепная, для воздушных линий электропередачи 220 кВ.

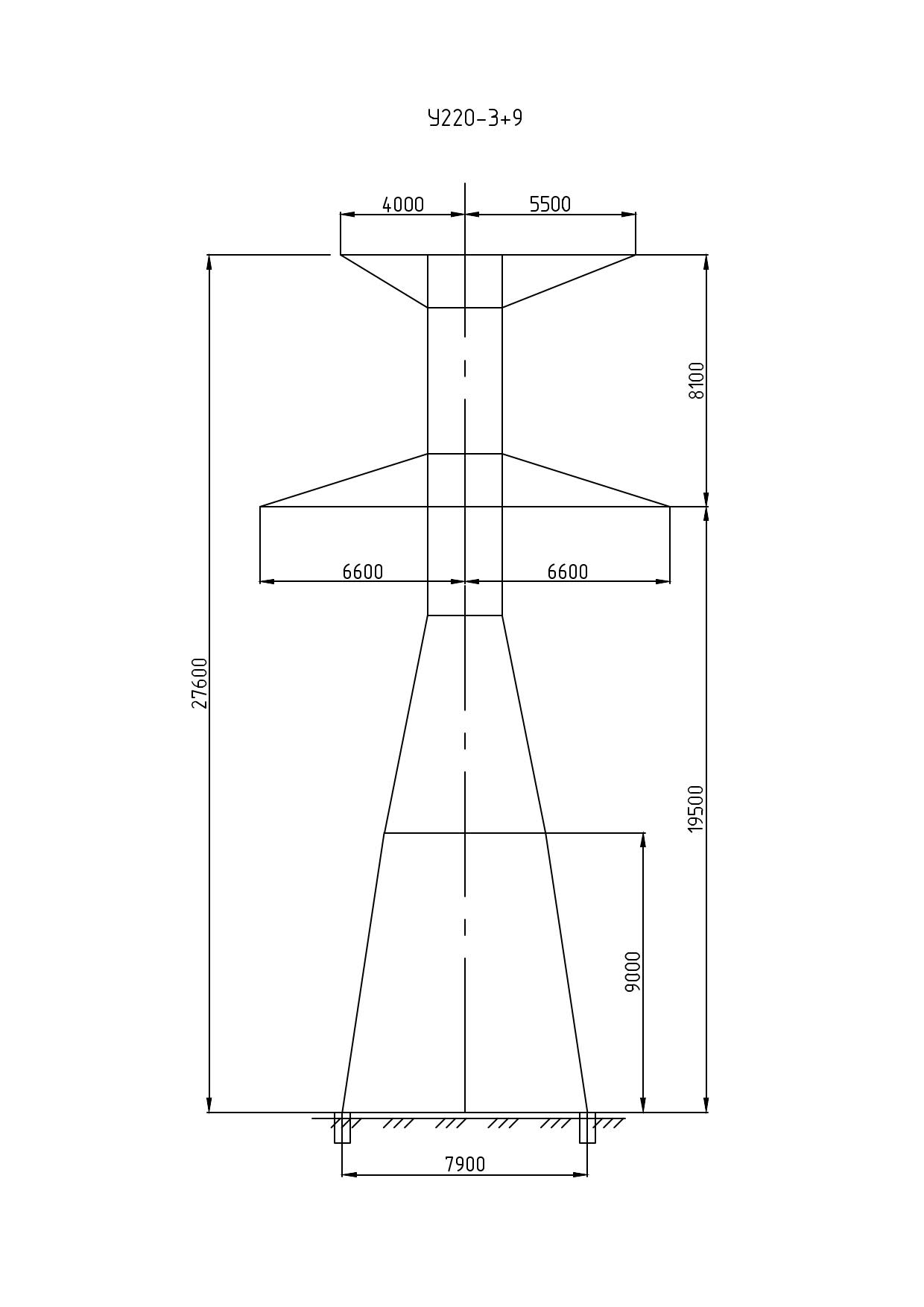

Полная высота — 27,6 м, отметка нижней траверсы — 19,5 м, размер основания — 7,9 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 11241 кг без покрытия и 11680 кг с горячим цинкованием. На цинковый слой приходится 439 кг.
Опора У220-3+9 выполняется по рабочим чертежам 3.407-100.7. Расчётные климатические условия: район по гололёду — I-IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АС 400/51. Грозозащитные тросы — TK-11.0.
