Опора У220-3В

Опора У220-3В разработана по типовому проекту 5736тм-т4 и предназначена для применения в узловых точках одноцепных воздушных линий напряжением 220 кВ. Индекс «В» в шифре указывает на конструктивную особенность или климатическое исполнение, предусмотренное типовым проектом.

Конструкция относится к классу анкерно-угловых опор: устанавливается на углах поворота трассы и в анкерных точках линии, где необходимо воспринимать горизонтальные тяговые нагрузки от проводов, удерживаемых натяжными гирляндами изоляторов. Общая высота — 18,6 м, высота траверсы — 10,5 м, ширина базы — 5,2 м.

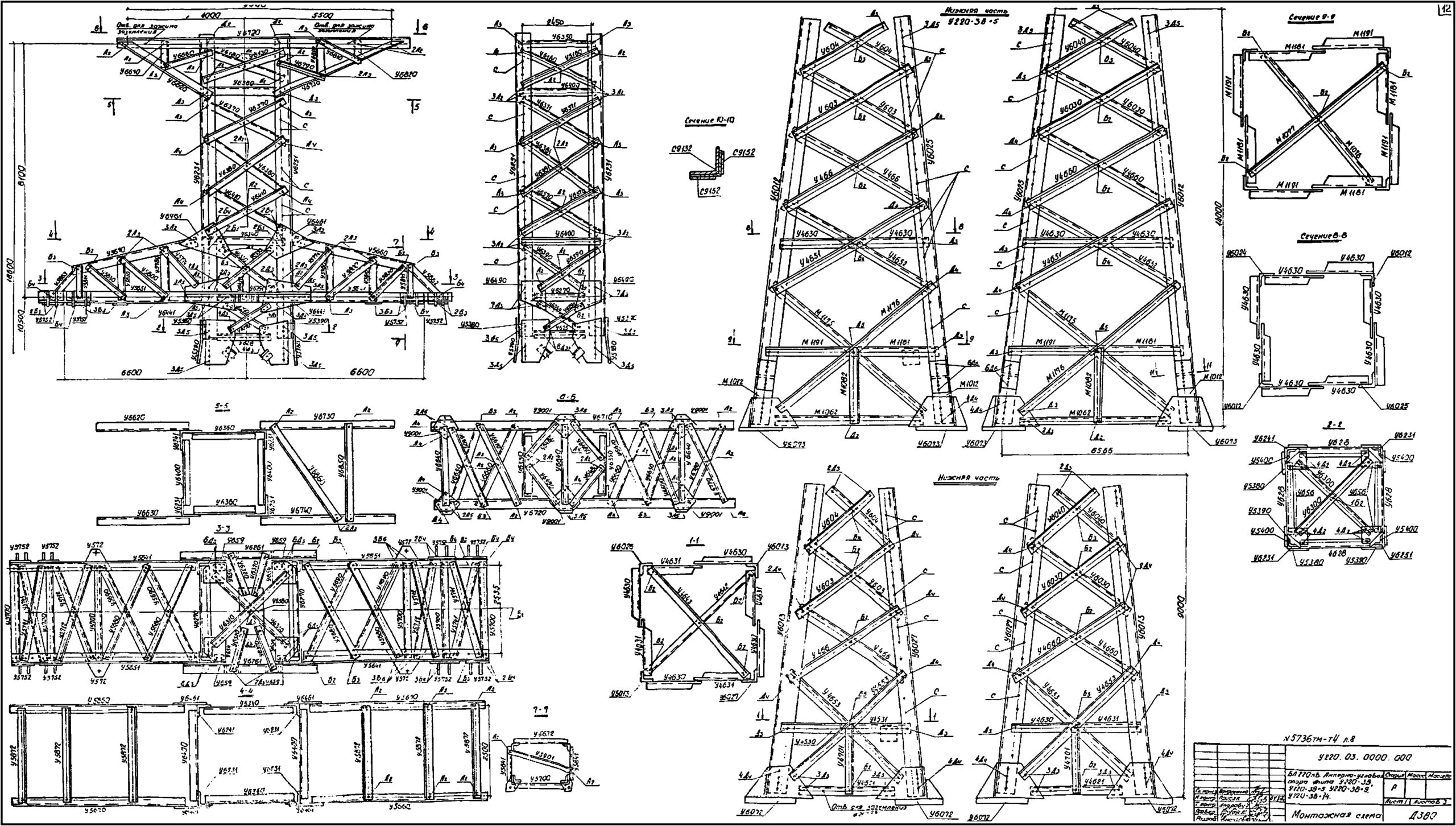

Масса стальных элементов по чертежу КМ: 7 247 кг без цинкового покрытия и 7 530 кг с горячим цинкованием. Антикоррозионная защита методом горячего цинкования является обязательным требованием для стальных опор ВЛ, эксплуатируемых на открытом воздухе в различных климатических зонах.

Опора У220-3В применяется при проектировании и строительстве воздушных линий 220 кВ в соответствии с нормами и правилами, действующими в области электроэнергетики. Одноцепное исполнение обеспечивает подвеску фазных проводов одной цепи с соблюдением нормативных электрических расстояний. Типовой проект 5736тм-т4 определяет допустимые нагрузки, область применения по ветровым и гололёдным районам.
