Опора У220-3+5

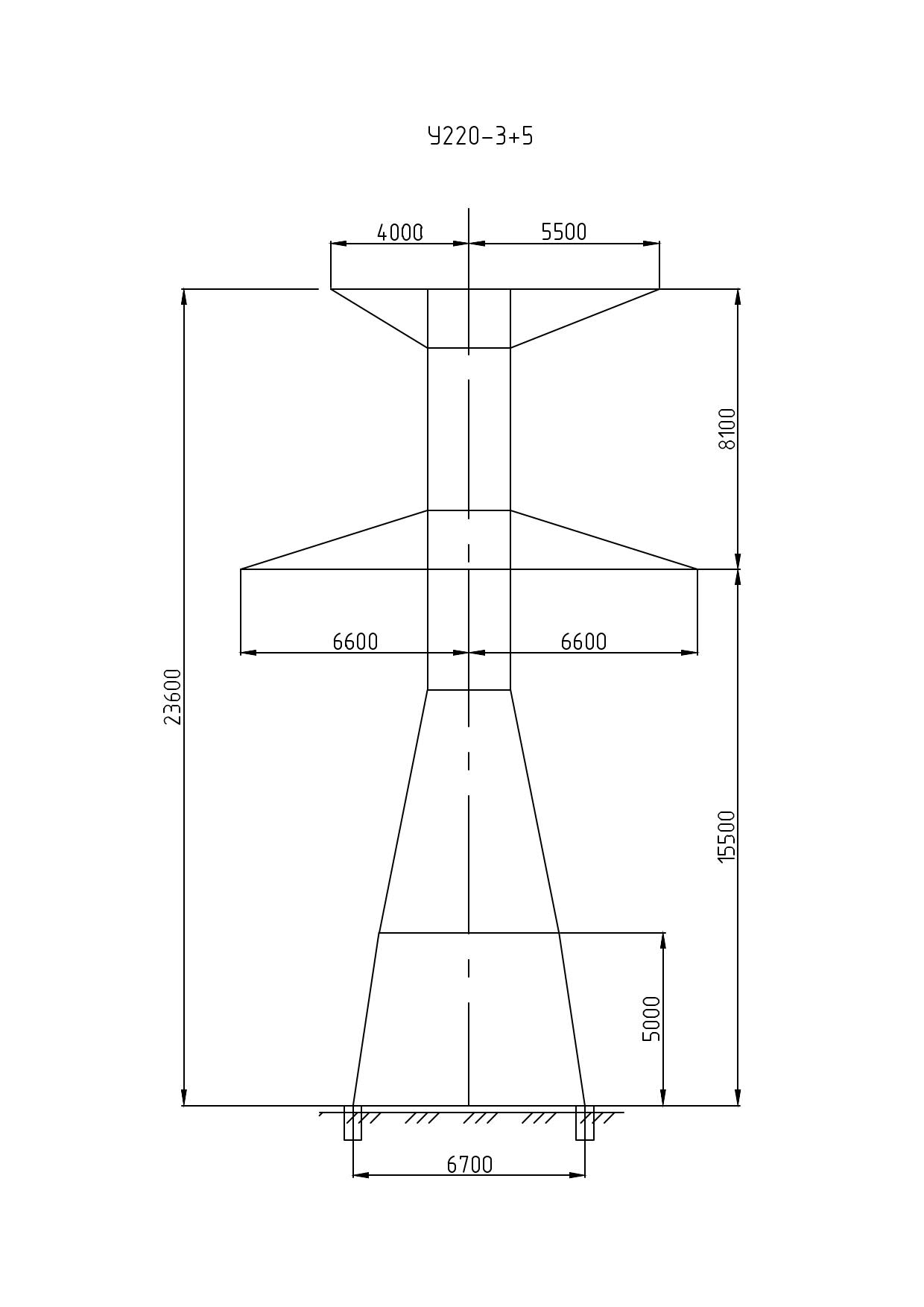

Опора У220-3+5 выполнена по типовому проекту 9253тм-1 и относится к анкерно-угловым конструкциям для одноцепных воздушных линий 220 кВ. Надставка высотой 5 м увеличивает общую высоту опоры с базового значения до 23,6 м, что требуется для выдержки вертикального габарита в случаях, когда рельеф местности или наличие пересечений не позволяют использовать опору стандартной высоты.

Высота траверсы составляет 15,5 м. Расчётные провода — АС 300/39 и АС 400/51, трос — С 70 (ТК-11.0). Масса металлоконструкций по чертежу КМ: без цинкового покрытия — 9 262 кг, с горячим цинкованием — 9 623 кг.

В отличие от опоры с надставкой +14, данная модификация применяется при небольшом дефиците высоты и позволяет сократить расход металла по сравнению с максимально высокими вариантами. Анкерно-угловое назначение сохраняется в полном объёме: конструкция воспринимает нагрузки от тяжения проводов и углов поворота трассы, а также продольные аварийные нагрузки.

Проект 9253тм-1 ориентирован на применение в условиях, соответствующих нормативным требованиям по ветровым районам и районам по гололёду. Горячее цинкование стальных элементов обеспечивает надёжную антикоррозионную защиту и соответствие требованиям к сроку службы объектов электроэнергетики.
