Анкерно-угловая стальная опора ВЛ 220 кВ, марка У220-3. Высота 18,6 м, масса 7530 кг.
Типовой проект и рабочие чертежи: 3.407-100.7
На прямолинейных участках трассы угловые точки воздушной линии 220 кВ оформляются анкерно-угловыми опорами. Одноцепная опора У220-3, разработанная по типовому проекту 3.407-100.7, предназначена именно для таких позиций: она воспринимает горизонтальное тяжение проводов, возникающее при изменении направления трассы, и обеспечивает надёжную фиксацию гирлянд в натяжном исполнении.
Для подвески предусмотрено применение проводов марок АС 300/39 и АС 400/51 — стандартных алюминиево-стальных проводников для линий данного класса напряжения. Грозозащита осуществляется тросом марки С 70 (ТК-11.0). Общая высота опоры — 18,6 м, высота траверсы — 10,5 м, ширина базы — 5,2 м.
Масса металлоконструкций по чертежу КМ составляет 7 247 кг без цинка и 7 530 кг с горячим цинковым покрытием. Горячее цинкование является стандартным способом антикоррозионной обработки стальных решётчатых опор ВЛ, гарантирующим долговечность конструкции в широком диапазоне климатических условий.
Опора У220-3 отличается относительно компактными габаритами при полноценном восприятии анкерных нагрузок. Одноцепное исполнение упрощает монтаж и обслуживание линии. Конструкция применяется в составе воздушных линий электропередачи 220 кВ при строительстве новых и реконструкции существующих объектов энергетической инфраструктуры.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У220-3 — анкерно-угловая, одноцепная, для воздушных линий электропередачи 220 кВ.

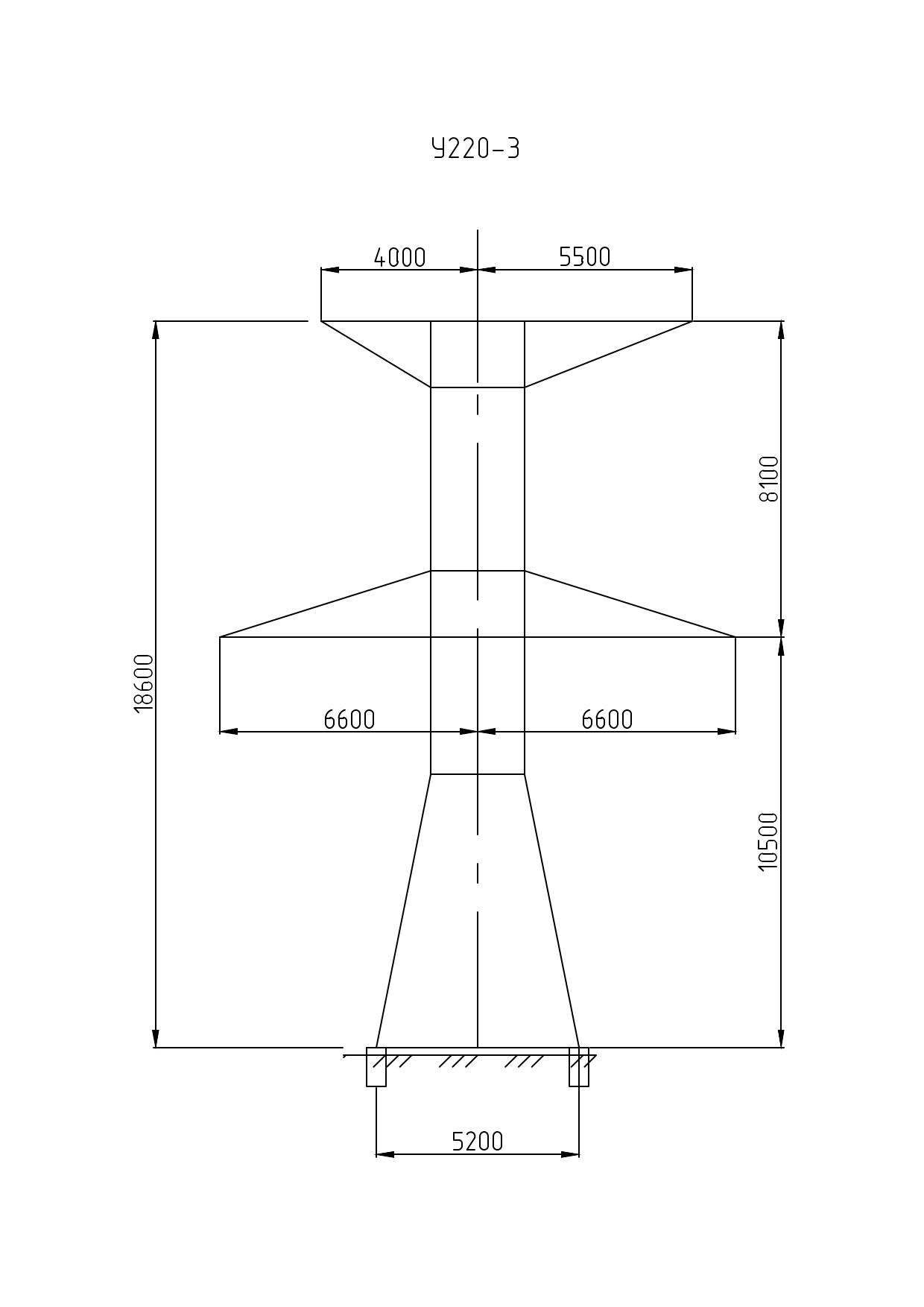

Полная высота — 18,6 м, отметка нижней траверсы — 10,5 м, размер основания — 5,2 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 7247 кг без покрытия и 7530 кг с горячим цинкованием. На цинковый слой приходится 283 кг.
Опора У220-3 выполняется по рабочим чертежам 3.407-100.7. Расчётные климатические условия: район по гололёду — I-IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АС 400/51. Грозозащитные тросы — С 70 (ТК-11.0).
