Опора У220-3Д

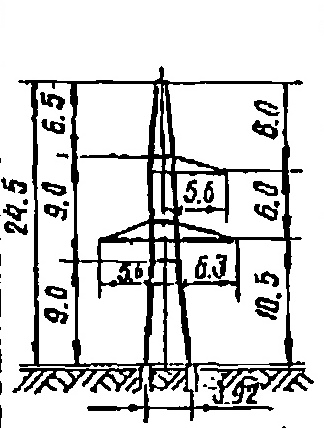

Конструктивная особенность опоры У220-3Д — сочетание высоты 24,5 м с относительно узкой базой 3,92 м, что характерно для облегчённых анкерно-угловых опор, проектируемых для линий с ограниченными тяговыми нагрузками или специфическими условиями установки. Типовой проект — 1731тм-т3, цепность — одноцепная, класс напряжения — 220 кВ.

Высота траверсы составляет 10,5 м при общей высоте конструкции 24,5 м. Масса металлоконструкций по чертежу КМ: 5 535 кг без цинкового покрытия и 5 751 кг с горячим цинкованием. Относительно небольшая масса для опоры такой высоты объясняется облегчённым решётчатым профилем, оптимизированным под конкретные расчётные нагрузки типового проекта 1731тм-т3.

Индекс «Д» в шифре опоры, как правило, указывает на дополнительную высоту ствола или конструктивную разновидность в рамках данной серии. Как анкерно-угловая опора ВЛ 220 кВ, У220-3Д воспринимает тяговые усилия от проводов в точках изменения направления трассы, обеспечивая надёжное натяжное крепление фазных проводников.

Опора применяется при строительстве и реконструкции одноцепных воздушных линий 220 кВ в случаях, когда расчётные тяговые нагрузки соответствуют параметрам типового проекта 1731тм-т3. Горячее цинкование обеспечивает антикоррозионную защиту металлоконструкций в течение нормативного срока службы.
