Опора У220-2Д+9

Сочетание облегчённого исполнения «Д» с высотной вставкой «+9» — техническое решение, позволяющее получить опору ЛЭП У220-2Д+9 высотой 39 м при относительно небольшой массе. Конструкция относится к двухцепным анкерно-угловым опорам класса 220 кВ по типовому проекту 9439тм-т4.

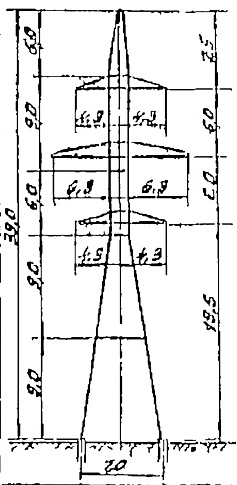

Высота траверсы — 19,5 м, ширина базы фундаментного блока — 7 м. Ширина 7 м (против 7,9 м у полноценных «необлегчённых» вариантов) свидетельствует о том, что при проектировании учитывался меньший спектр нагрузок — в первую очередь по горизонтальному тяжению проводов. Это принципиальное отличие серии «Д» от стандартных анкерно-угловых опор.

Масса металлоконструкции без цинка — 11 995 кг; с горячим цинкованием — 12 490 кг. Для двухцепной анкерно-угловой опоры высотой 39 м это весьма экономичный результат: для сравнения, У220-2В+9 (40,6 м) весит 19 486/20 246 кг, то есть на 60% тяжелее при сопоставимой высоте. Экономия металла при строительстве протяжённых линий с большим числом угловых пунктов оказывается весьма значительной.

Горячее цинкование всех элементов конструкции обеспечивает надёжную защиту от атмосферной коррозии на весь расчётный срок службы сооружения. Болтовые соединения секций позволяют доставлять опору к месту монтажа в разобранном виде и собирать непосредственно на трассе.

Опора У220-2Д+9 применяется на двухцепных ВЛ 220 кВ в местах поворота трассы, где требуется увеличенный вертикальный габарит пролёта, а нагрузки от тяжения и ветра не превышают расчётных значений для облегчённого исполнения по проекту 9439тм-т4.
