Опора У220-2+5

Провода марок АС 300/39 и АС 400/51 являются одними из наиболее распространённых на высоковольтных линиях 220 кВ — и именно под их механические характеристики рассчитана двухцепная анкерно-угловая опора У220-2+5. Типовой проект 9253тм-т1 регламентирует нагрузки, схему подвеса и класс изоляции данной конструкции.

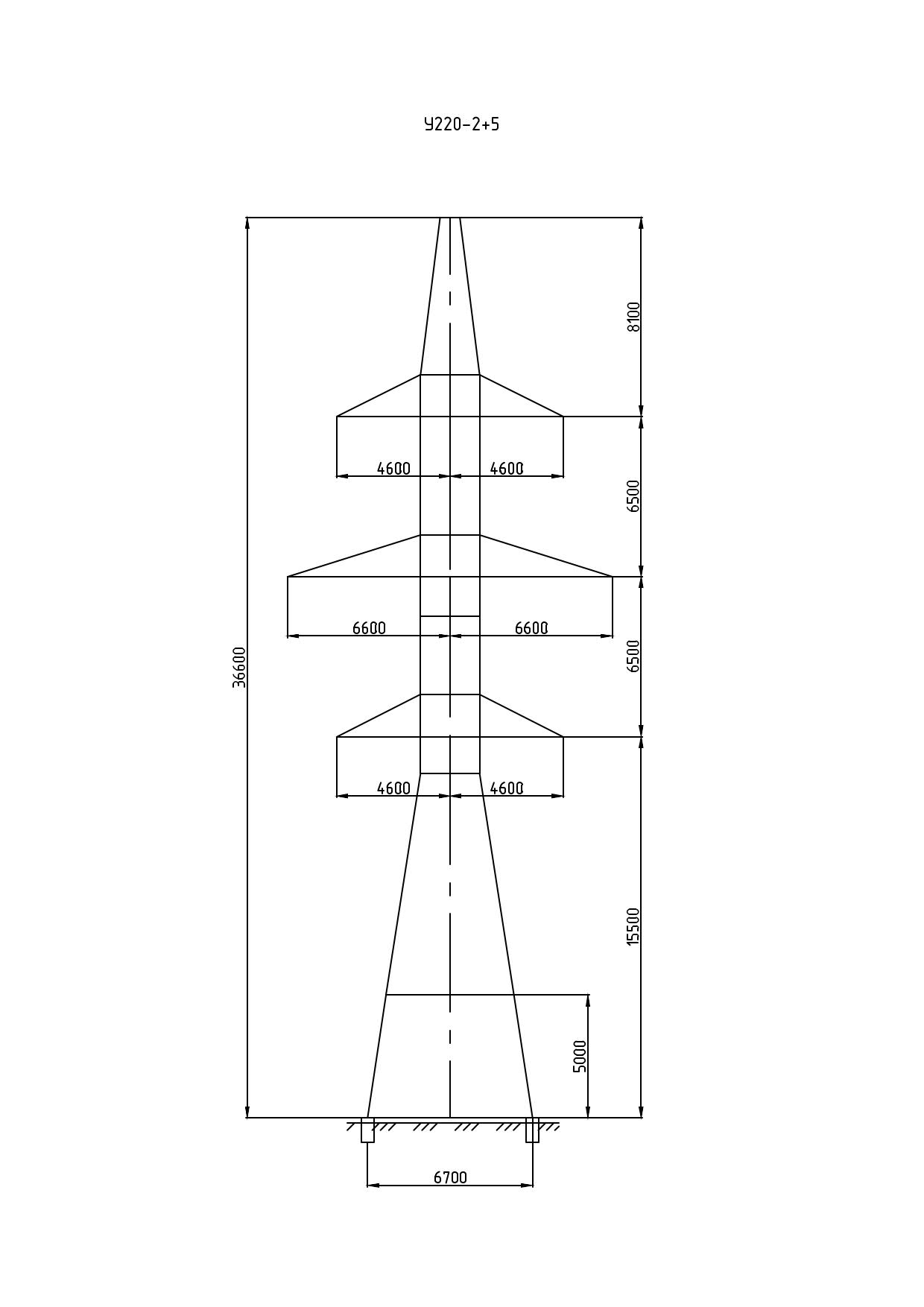

Габаритная высота опоры с вставным элементом «+5» составляет 36,6 м, высота точки подвеса верхней траверсы — 15,5 м. Ширина базы — 6,7 м. Для грозозащиты предусмотрен трос С 70 (ТК-11.0). Диапазон районов по гололёду I–IV означает, что конструкция проверена на нормативные гололёдные нагрузки в широком климатическом диапазоне — от умеренных условий до зон с интенсивным намерзанием льда на проводах и тросах.

Масса металлоконструкции без цинкового покрытия — 17 143 кг; после горячего цинкования — 17 812 кг. Цинкование выполняется методом погружения в расплав, что обеспечивает надёжное сцепление слоя с основным металлом и многолетнюю стойкость в атмосферных условиях. Болтовые соединения секций позволяют вести сборку как укрупнёнными блоками, так и поэлементно в зависимости от условий монтажной площадки.

Двухцепная компоновка У220-2+5 обеспечивает повышенную надёжность электроснабжения: при плановом или аварийном отключении одной из цепей вторая продолжает работу без перерыва. Анкерно-угловое исполнение позволяет устанавливать опору в точках поворота трассы с одновременным восприятием результирующего тяжения обеих цепей.

Высотный вставной элемент «+5» выбирается в тех случаях, когда рельеф местности или пересекаемые коммуникации требуют промежуточного увеличения габарита, не достигающего значений, необходимых для вставки «+9» или «+14».
