Анкерно-угловая стальная опора ВЛ 220 кВ, марка У220-2+9. Высота 40,6 м, масса 20245 кг.
Типовой проект и рабочие чертежи: 3.407-100.7 (3080тм-т7)
Суммарная масса оцинкованной конструкции У220-2+9 — 20 245 кг — отражает масштаб инженерного сооружения, рассчитанного на серьёзные нагрузки. Двухцепная анкерно-угловая опора ЛЭП 220 кВ с вставкой «+9» достигает общей высоты 40,6 м при высоте траверсы 19,5 м, что позволяет применять её при переходах через объекты с нормируемыми вертикальными габаритами.
Типовой проект 3.407-100.7 (3080тм-т7) определяет конструктивную схему и расчётные нагрузки. Опора предназначена для проводов АС 300/39 и АС 400/51; грозозащитный трос — TK-11.0, подвешенный на тросостойке. Ширина базы фундаментной рамы составляет 7,9 м — достаточная для восприятия значительных опрокидывающих усилий, характерных для анкерно-угловых пунктов.
Масса без цинка — 19 486 кг; с горячим цинкованием — 20 245 кг. Горячее цинкование обеспечивает долгосрочную антикоррозийную защиту всех элементов: поясов, раскосов, узловых фасонок, болтов и гаек. Для ВЛ 220 кВ с расчётным сроком службы свыше 50 лет это принципиально важная технологическая операция.
Анкерно-угловое исполнение конструкции предполагает работу в условиях несимметричного тяжения: провода приходят с двух сторон пролёта под некоторым углом, создавая результирующую горизонтальную нагрузку, направленную внутрь угла поворота. На промежуточных опорах такие нагрузки не возникают — что и определяет принципиальное конструктивное отличие анкерно-угловых стоек с развитой базой и усиленным поясом ствола.
Двухцепная компоновка У220-2+9 оптимальна для реконструкции старых одноцепных коридоров ВЛ: позволяет удвоить пропускную способность линии без расширения полосы отвода земель.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У220-2+9 — анкерно-угловая, двухцепная, для воздушных линий электропередачи 220 кВ.

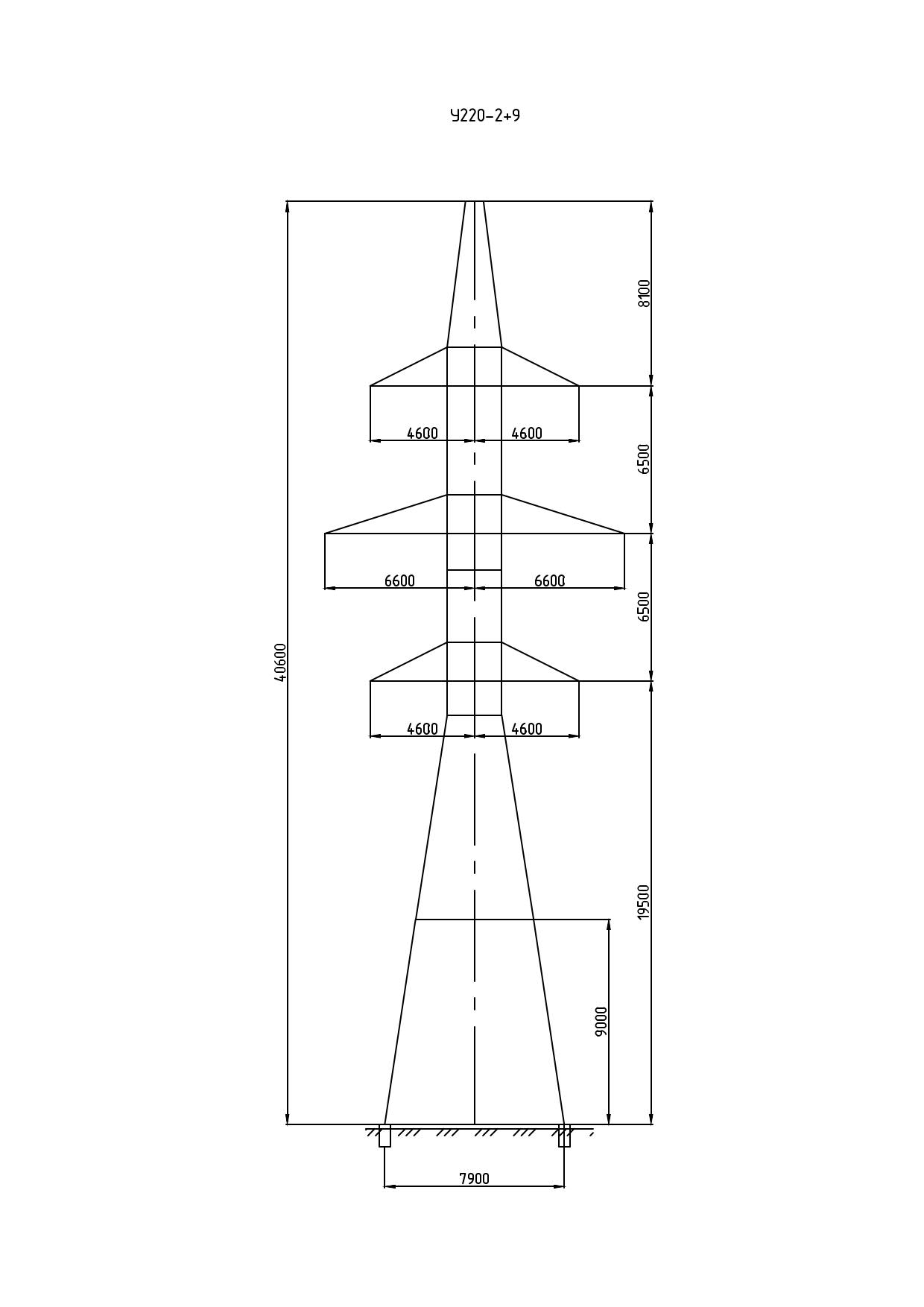

Полная высота — 40,6 м, отметка нижней траверсы — 19,5 м, размер основания — 7,9 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 19486 кг без покрытия и 20245 кг с горячим цинкованием. На цинковый слой приходится 759 кг.
Опора У220-2+9 выполняется по рабочим чертежам 3.407-100.7 (3080тм-т7). Расчётные климатические условия: район по гололёду — I-IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АС 400/51. Грозозащитные тросы — TK-11.0.
