Опора У220-2Д

Опора У220-2Д выделяется в ряду двухцепных анкерно-угловых конструкций 220 кВ компактными размерами и заметно меньшей массой. Индекс «Д» обозначает облегчённое конструктивное исполнение, ориентированное на участки трассы с умеренными нагрузками. Типовой проект — 9439тм-т4.

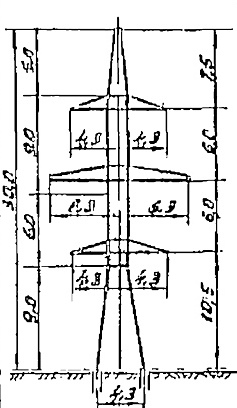

Полная высота опоры — 30 м, высота траверсы — 10,5 м, ширина базы — 4,3 м. По сравнению с базовой двухцепной анкерно-угловой У220-2 (31,6 м, база 5,2 м) конструкция ниже и значительно уже у основания. Это напрямую отражается на массе: без цинка — 8 889 кг, с горячим цинкованием — 9 256 кг, тогда как У220-2 весит 14 398/14 981 кг. Экономия металла составляет около 38%, что существенно при строительстве протяжённых линий.

Облегчённое исполнение становится возможным при снижении расчётных нагрузок: меньший угол поворота трассы, облегчённые провода или менее жёсткие климатические условия по ветру и гололёду. В таких случаях применение тяжёлой анкерно-угловой конструкции полного исполнения является избыточным и экономически неоправданным.

Металлоконструкция У220-2Д выполнена из угловых профилей с болтовыми соединениями секций. Горячее цинкование охватывает все элементы и обеспечивает надёжную антикоррозийную защиту. Решётчатый ствол минимизирует ветровую нагрузку на конструкцию.

Двухцепная компоновка позволяет подвесить две независимые трёхфазные цепи 220 кВ на одном стволе. Анкерно-угловое исполнение обеспечивает жёсткую фиксацию проводов при повороте трассы. Опора У220-2Д оптимальна для двухцепных ВЛ 220 кВ с нормируемыми небольшими углами поворота и стандартными габаритными требованиями.
