Опора ПС500-3+5

На прямолинейных участках высоковольтных линий 500 кВ промежуточная опора ПС500-3+5 обеспечивает подвеску провода марки 3хАnС400/51 с соблюдением нормативного габарита до поверхности земли. Надставка +5 м к базовой секции расширяет область применения: данный вариант востребован на переходах через дороги и прочие объекты, где стандартная высота конструкции оказывается недостаточной.

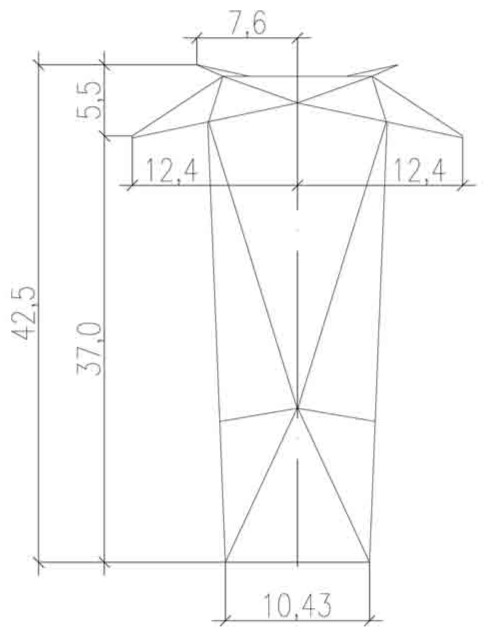

Разработана по типовому проекту 3.407.2-160 (12106тм-т1) в одноцепном исполнении. Общая высота — 42,4 м, уровень траверсы — 37 м. Ширина базы опирания 10,4×6,4 м обеспечивает необходимую поперечную устойчивость в расчётных ветровых районах.

Грозозащита линии организована с помощью тросов AnC70/72 и AnC95/141: их подвеска на вершине опоры создаёт защитный угол, экранирующий фазные провода от прямого попадания молнии. Вертикальная нагрузка от гирлянды изоляторов и проводника воспринимается траверсными узлами без дополнительного анкерного тяжения — характерная особенность промежуточного типа.

Масса металлоконструкции по КМ без цинка — 18 688 кг; с горячим цинкованием — 19 417 кг. Горячее цинкование является стандартным защитным покрытием для опор ВЛ сверхвысокого напряжения, работающих в условиях переменной влажности, повышенной запылённости и перепадов температур.

ПС500-3+5 вписывается в общую серию стоечных промежуточных конструкций класса 500 кВ и полностью совместима с элементной базой и фундаментными решениями, предусмотренными типовым проектом. Это упрощает ведение смешанных пролётов с разной высотой опор в рамках единого проекта ВЛ 500 кВ.
