Опора ПС500-3

Принципиальное отличие опоры ПС500-3 от серии ПС500-1 — применение двух грозозащитных тросов разных типов: AnC70/72 и AnC95/141. Схема с двумя тросами обеспечивает увеличенный угол молниезащиты и применяется на линиях с повышенными требованиями к грозостойкости. Кроме того, один из тросов нередко используется в качестве волоконно-оптического кабеля типа OPGW для организации технологической связи и диспетчеризации на ВЛ 500 кВ.

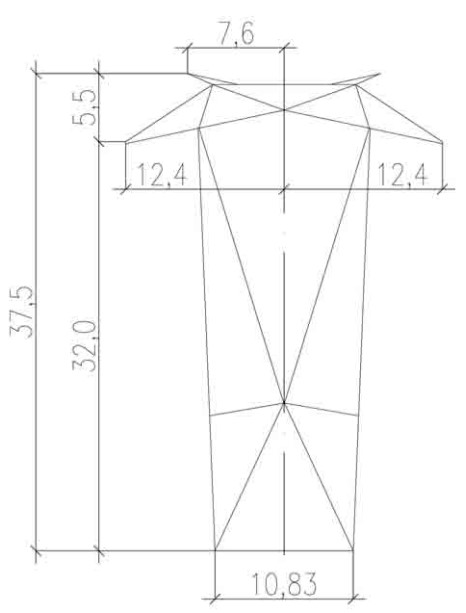

Конструкция является промежуточной одноцепной для прямых участков воздушных линий 500 кВ. Провода подвешиваются расщеплёнными трёхпроводными пучками 3хАnС-400/51 в поддерживающем режиме без тяжения. Высота опоры — 37,4 м при высоте траверсы 32 м — совпадает с базовым ПС500-1, однако ширина базы 10,8×5,7 м существенно больше, что отражает увеличенные нагрузки от двух тросов и конструктивные особенности усиленного оголовка.

Масса металлоконструкции по чертежу КМ без покрытия составляет 15 888 кг, с горячим цинкованием — 16 508 кг. Это заметно больше, чем у ПС500-1 (11 661/12 116 кг) при одинаковой общей высоте. Превышение массы объясняется усиленным оголовком под два троса, расширенной базой и дополнительными раскосами в нижней части ствола. Горячее цинкование методом погружения обеспечивает надёжную долгосрочную защиту всей поверхности металлоконструкции.

Опора разработана по самостоятельному типовому проекту 3.407.2-160 (12106тм-т1), не являющемуся развитием проекта серии ПС500-1. Болтовые соединения обеспечивают монтаж на трассе без тяжёлой грузоподъёмной техники. ПС500-3 применяется на одноцепных ВЛ 500 кВ, где требуется повышенный уровень молниезащиты или предусмотрена прокладка волоконно-оптической линии связи по грозозащитному тросу. Самостоятельный типовой проект 12106тм-т1 обеспечивает чёткое разграничение технических решений между однотросовыми и двухтросовыми конфигурациями, что упрощает выбор конструкции при проектировании линии с учётом конкретных нормативных требований к молниестойкости и организации технологической связи.
