Опора ПС500-3+10

Стальная решётчатая конструкция шифра ПС500-3+10 относится к категории промежуточных опор линий электропередачи напряжением 500 кВ. Разработана по типовому проекту 3.407.2-160 (12106тм-т1) и предназначена для прямых участков трассы, где основными расчётными нагрузками служат вертикальная составляющая веса провода и ветровое давление на пролёт.

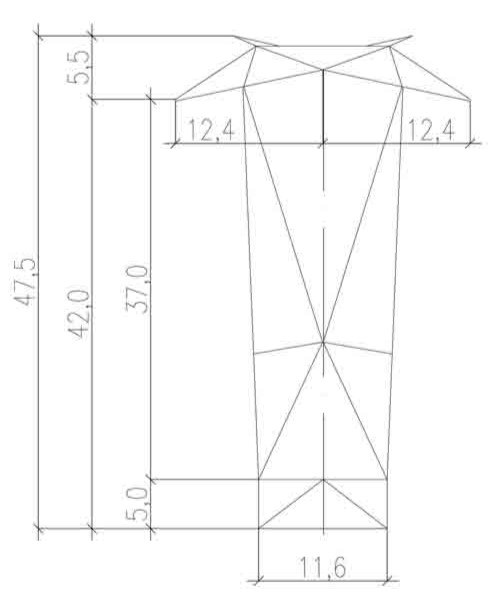

Опора одноцепная. Общая высота — 47,4 м, отметка траверсы — 42 м. Это один из наиболее высоких вариантов базовой секции данной серии: надставка +10 м обеспечивает увеличенный габарит до земли и применяется на пересечениях с автомобильными дорогами, водными преградами и иными препятствиями, требующими дополнительного вертикального отступа.

Ширина базы составляет 11,6×7,1 м — параметр, определяющий площадь опирания стойки и устойчивость при боковых ветровых нагрузках. Марка рабочего провода — 3хАnС400/51 (три несущих проводника в фазе), грозозащитный трос — AnC70/72 и AnC95/141. Такая конфигурация тросового крепления обеспечивает надёжное экранирование проводов от прямых ударов молнии на протяжении всего пролёта.

Масса металлоконструкции по чертежу КМ без цинкования — 22 864 кг, в исполнении с горячим цинкованием — 23 756 кг. Горячее цинкование продлевает ресурс опоры в условиях агрессивной атмосферы: прибрежных зонах, районах с высокой влажностью и промышленными выбросами.

ПС500-3+10 применяется на магистральных ВЛ сверхвысокого напряжения там, где стандартная высота опоры недостаточна для соблюдения нормируемых вертикальных габаритов. Типовой проект 3.407.2-160 обеспечивает совместимость с разработанными фундаментными решениями и монтажными технологическими картами, что упрощает проектирование и сокращает сроки строительства линии.
