Опора ПС500-1+5

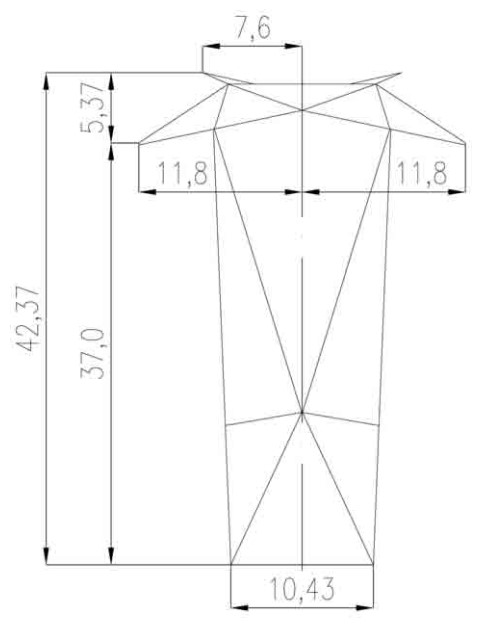

Пятиметровая вставка в стволе опоры ПС500-1+5 занимает промежуточную позицию между стандартным исполнением ПС500-1 (37,4 м) и максимальной по высоте версией ПС500-1+10 (47,4 м). Такая градация позволяет точнее подбирать конструкцию под фактические условия трассы и не расходовать металл избыточно. Общая высота ПС500-1+5 составляет 42,4 м, высота траверсы — 37 м.

Опора является промежуточной одноцепной для воздушных линий 500 кВ. Подвеска расщеплённых трёхпроводных фаз — 3хАnС-330/43 или 3хАnС-400/51 — ведётся в поддерживающем режиме без тяжения. Грозозащитный трос AnC70/72 закреплён на вершине стойки. Ширина базы составляет 10,4×6,4 м — промежуточное значение между ПС500-1 и ПС500-1+10 (11,6×7,1 м), что точно соответствует расчётным опрокидывающим моментам при добавленной пятиметровой секции.

Масса металлоконструкции без покрытия составляет 13 793 кг, с горячим цинкованием — 14 331 кг. Это промежуточное значение между ПС500-1 (11 661 кг без цинка) и ПС500-1+10 (17 968 кг без цинка), что демонстрирует пропорциональный рост металлоёмкости в зависимости от высоты конструкции. Горячее цинкование методом погружения обеспечивает долгосрочную антикоррозионную защиту.

Типовой проект 3.407.2-155.1 (3604тм-т1) является единой проектной основой для всей линейки ПС500-1. Болтовые соединения позволяют доставлять секции раздельно и монтировать конструкцию непосредственно на трассе. ПС500-1+5 рационально применяется на участках ВЛ 500 кВ, где стандартная высота недостаточна, а максимальная вставка в 10 м избыточна по фактическому вертикальному габариту трассы. Ступенчатый ряд высот серии — 37,4; 42,4; 47,4 м — позволяет точно подобрать конструкцию под условия трассы с минимальным перерасходом металла. Применение вставки +5 м в типовых секциях ствола обеспечивает совместимость с болтовыми интерфейсами и фундаментными решениями базовой серии без специальных технических согласований и изменений в проектной документации на фундаменты.
