Опора ПС500-1

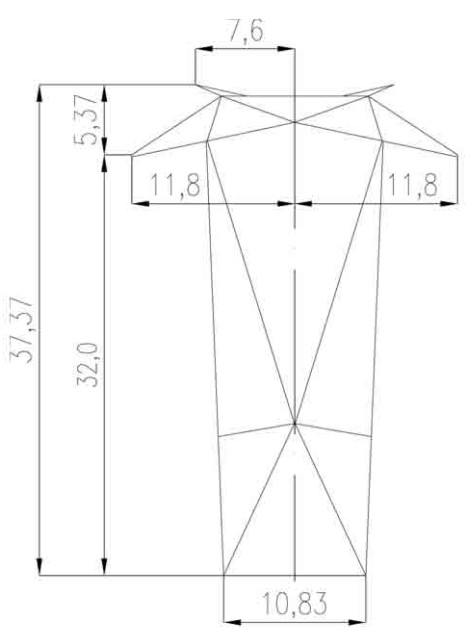

Класс напряжения 500 кВ определяет особые требования к опорным конструкциям: трёхпроводные расщеплённые фазы, значительные изоляционные расстояния и увеличенные массы нагружающих проводников. Промежуточная одноцепная опора ПС500-1 — стальная решётчатая конструкция высотой 37,4 м для прямых участков воздушных линий 500 кВ. Траверса расположена на высоте 32 м, что определено нормативными требованиями к вертикальным изоляционным расстояниям для данного класса напряжения.

Каждая фаза образована тремя параллельными проводниками: 3хАnС-330/43 или 3хАnС-400/51. Трёхпроводное расщепление фазы снижает напряжённость электрического поля у поверхности проводников, уменьшает коронирование и потери на радиопомехи, а также повышает пропускную способность линии. Грозозащитный трос AnC70/72 с алюминиевым покрытием обеспечивает молниезащиту в нормативном угловом секторе и закрепляется на вершине стойки.

Масса металлоконструкции по чертежу КМ без покрытия составляет 11 661 кг, с горячим цинкованием — 12 116 кг. Значительная масса обусловлена необходимостью воспринимать суммарные нагрузки от трёх расщеплённых фаз плюс грозозащитного троса при высоте ствола свыше 37 м. Горячее цинкование методом погружения обеспечивает сплошное антикоррозионное покрытие всей поверхности металлоконструкции.

Опора разработана по типовому проекту 3.407.2-155.1 (3604тм-т1). Болтовые соединения позволяют транспортировать крупные секции раздельно и выполнять сборку непосредственно на трассе. Унификация узлов в рамках серии ПС500-1 обеспечивает взаимозаменяемость деталей между базовым и увеличенными по высоте исполнениями. ПС500-1 применяется на прямых участках одноцепных ВЛ 500 кВ как базовое промежуточное решение для данного класса сверхвысокого напряжения. Применение одноцепной схемы типично для ВЛ 500 кВ: надёжность энергосистемы при этом обеспечивается параллельной работой нескольких линий, а не резервированием в пределах одной конструкции. Конструктивные решения типового проекта 3604тм-т1 прошли многолетнюю проверку в условиях эксплуатации линий сверхвысокого напряжения в различных климатических зонах страны.
