Опора ПС500-1+10

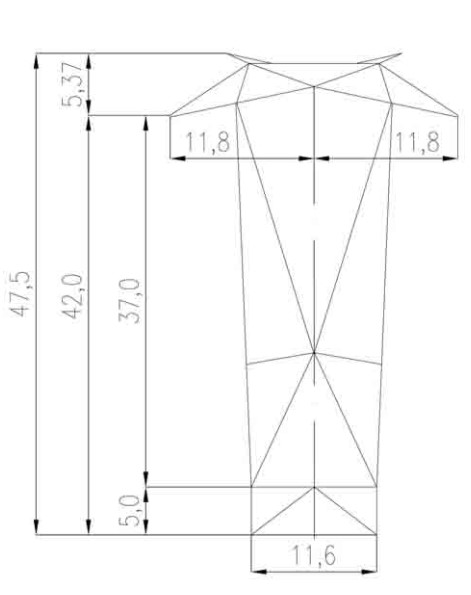

Десятиметровая вставка в стволе — максимальное увеличение высоты в линейке ПС500-1 — применяется при пересечении особо значимых препятствий: широких судоходных рек, крупных транспортных узлов, глубоких рельефных понижений, где стандартная высота 37,4 м не обеспечивает нормативного вертикального габарита. Промежуточная опора ПС500-1+10 для одноцепных ВЛ 500 кВ имеет общую высоту 47,4 м и высоту траверсы 42 м — наибольшие значения в серии.

Конструкция сохраняет функции промежуточной опоры: подвеска трёхпроводных фаз 3хАnС-330/43 или 3хАnС-400/51 в поддерживающем режиме без тяжения. Грозозащитный трос AnC70/72 крепится на вершине стойки. Возросшая высота ствола потребовала существенного расширения базы до 11,6×7,1 м, что обеспечивает нормативную устойчивость при значительно увеличившемся плече ветровых нагрузок и повышенных опрокидывающих моментах.

Масса металлоконструкции по чертежу КМ без покрытия составляет 17 968 кг, с горячим цинкованием — 18 669 кг. Это наибольшие значения в серии ПС500-1, что обусловлено высотой ствола и увеличенными сечениями поясных элементов в нижней части конструкции. Горячее цинкование нанесено методом погружения и обеспечивает надёжную защиту всей поверхности металлоконструкции.

Типовой проект 3.407.2-155.1 (3604тм-т1) является общей основой для всей серии ПС500-1. Унификация болтовых интерфейсов позволяет монтировать вставку в стволе без изменения типовых конструктивных решений. ПС500-1+10 применяется точечно на участках ВЛ 500 кВ с наиболее жёсткими требованиями к вертикальному габариту и является проверенным решением для пересечения крупных природных и инженерных объектов. Применение промежуточной опоры с вставкой +10 м вместо специальной переходной конструкции даёт значительную экономию при строительстве участков с локально повышенными требованиями к габариту. Унификация болтовых интерфейсов с базовым ПС500-1 обеспечивает взаимозаменяемость монтажных деталей в пределах всей серии и снижает номенклатуру запасных частей на строительном складе.
