Опора П35-1ПГ

Наличие тросостойки — ключевая конструктивная особенность промежуточной опоры П35-1ПГ, отличающая её от базовых исполнений серии. Грозозащитный трос, подвешиваемый на тросостойке, формирует защитный угол над фазными проводами и существенно снижает вероятность прямых ударов молнии в токоведущие части линии. Наличие молниезащиты особенно актуально для линий, проходящих в районах с нормированной и высокой интенсивностью грозовой деятельности, а также в зонах с повышенным удельным сопротивлением грунта.

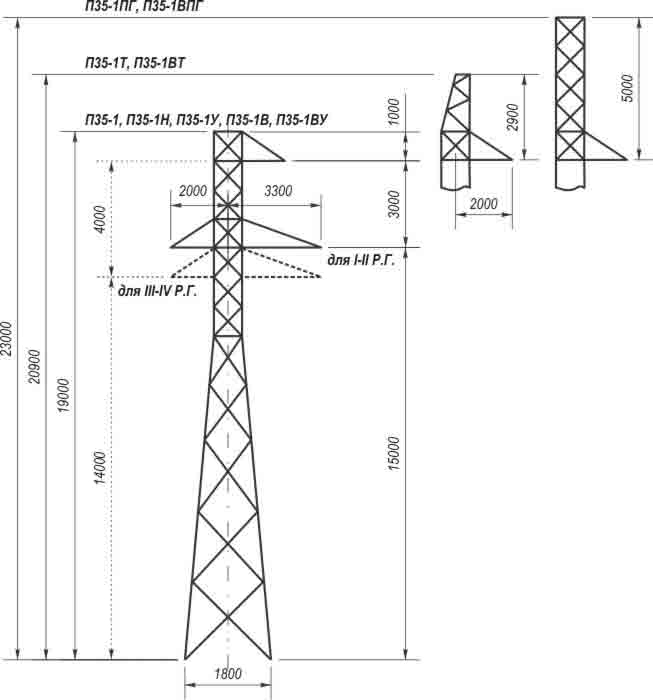

Опора одноцепная, общая высота — 23 м. Увеличенная по сравнению с базовыми 19-метровыми исполнениями серии высота обеспечивает необходимый вертикальный габарит провода в зонах с повышенными требованиями к высоте подвеса. Масса металлоконструкции по чертежу КМ без цинкового покрытия составляет 1685 кг, с горячим цинкованием — 1751 кг. Разница масс отражает толщину цинкового слоя, наносимого методом горячего погружения, который обеспечивает эффективную антикоррозионную защиту стального каркаса в условиях открытой прокладки ВЛ.

Конструкция разработана по типовому проекту 3.407-68/73 (3078тм-т7), объединяющему широкий ряд промежуточных опор для одноцепных ВЛ 35 кВ с различными высотами и вариантами исполнения. Следование типовому проекту обеспечивает выполнение расчётных требований по нагрузкам от ветра и гололёда, нормируемым межфазным расстояниям и габаритам линии. Применение проверенных типовых разработок сокращает время согласования рабочей документации.

Как промежуточная опора, П35-1ПГ рассчитана на восприятие вертикальных нагрузок от веса проводов, грозозащитного троса и изолирующих гирлянд, а также поперечных ветровых нагрузок на проводники и трос. Одноцепное исполнение соответствует стандартной конфигурации распределительных линий 35 кВ. Монтаж выполняется болтовым методом поэлементно, без применения сварки на трассе.

Опора П35-1ПГ применяется при новом строительстве и реконструкции одноцепных ВЛ 35 кВ на участках, требующих защиты от атмосферных перенапряжений и повышенного вертикального габарита провода. Горячеоцинкованное стальное исполнение обеспечивает долговечность конструкции на весь нормативный срок эксплуатации воздушной линии при минимальных затратах на техническое обслуживание.
