Опора П35-1

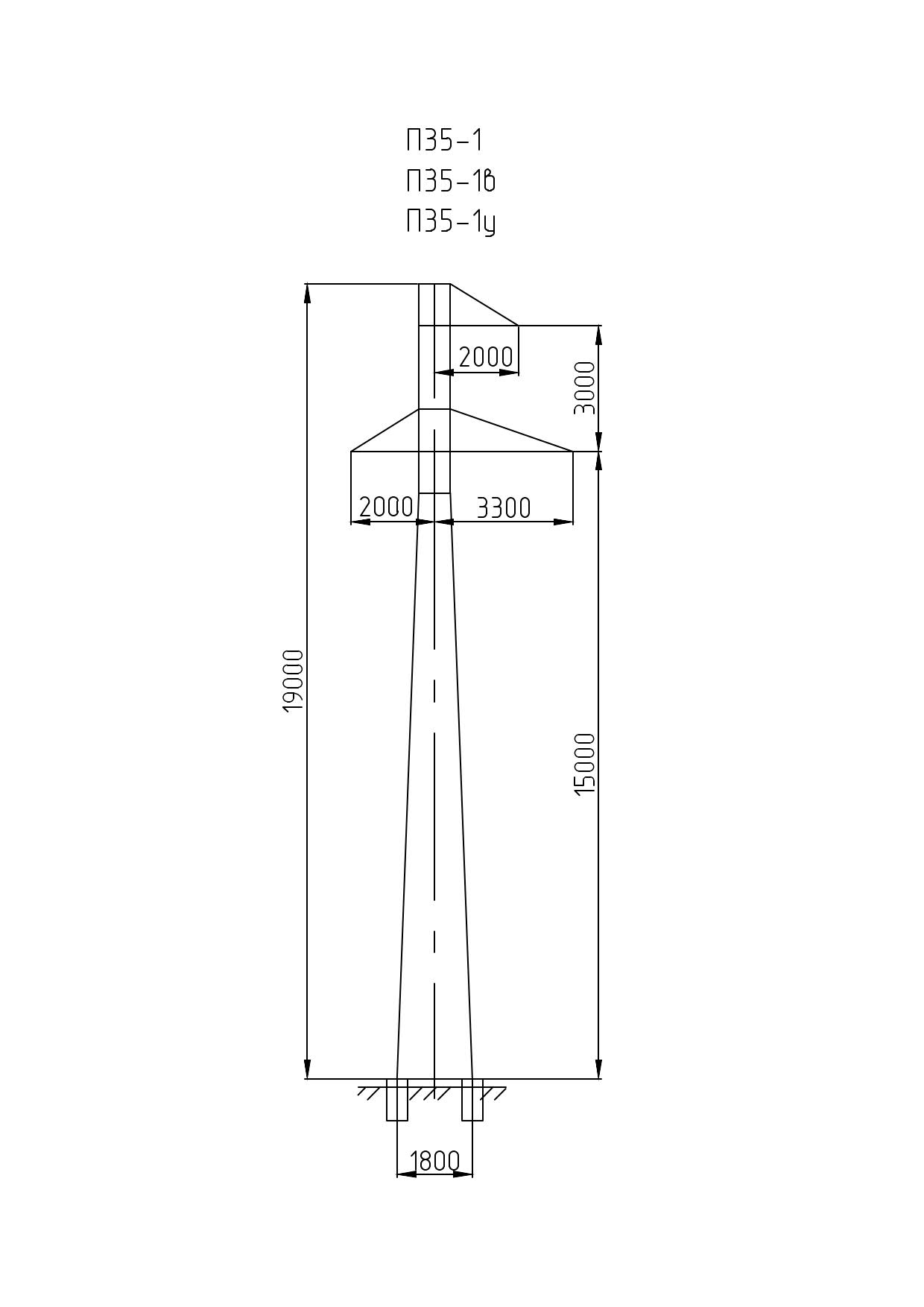

Промежуточная одноцепная опора П35-1 относится к классу напряжения 35 кВ и является базовым элементом линейки типового проекта 3.407-68/73 (3078тм-т7). Это лёгкая решётчатая стальная опора высотой 19 м, предназначенная для поддержания проводов на прямых участках воздушных линий распределительных сетей.

Тросостойка в конструкции отсутствует, что характерно для ВЛ 35 кВ на участках с нормативным уровнем грозозащиты, где установка грозозащитного троса не предусмотрена или трос не применяется. Опора воспринимает вертикальные нагрузки от веса проводов и поперечные ветровые нагрузки; восприятие продольного тяжения конструктивно не предусмотрено.

Масса металлоконструкции по чертежу КМ без цинкования составляет 1499 кг, с горячим цинкованием — 1558 кг. Небольшая масса делает П35-1 одной из наиболее экономичных опор в классе 35 кВ, что предопределяет её массовое применение в распределительных сетях сельскохозяйственных районов и промышленных узлов.

Типовой проект 3.407-68/73 охватывает широкий диапазон типоразмеров промежуточных опор 35 кВ, обеспечивая комплектование линий с различными пролётными длинами и нагрузками. Горячее цинкование надёжно защищает металлоконструкцию от атмосферной коррозии на весь нормативный срок службы опоры.
