Опора П330-9

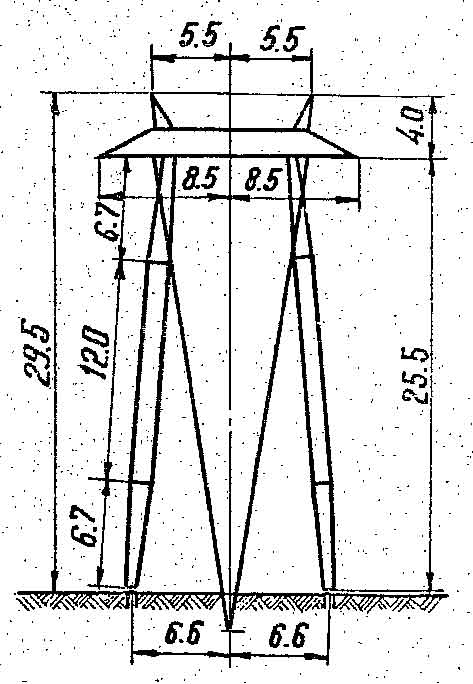

Опора П330-9 выделяется среди промежуточных опор серии 330 кВ широкой базой — 13,2 м. Это нетипично большой показатель для промежуточных опор данного класса напряжения и свидетельствует о применении конструкции в условиях повышенных ветровых или гололёдных нагрузок, когда устойчивость при широкой базе критична.

Общая высота — 29,5 м, отметка траверсы — 25,5 м. Опора одноцепная, промежуточного типа, выполнена по типовому проекту 3.407-114 (9226тм-т2). Расчётные провода — 2×АС 240/32 и 2×АС 400/51; грозозащитный трос — С70 (ТК-11).

Масса металлоконструкции без цинкования — 5112 кг, с горячим цинкованием — 5300 кг. При одинаковой с П330-1 высоте и траверсе масса П330-9 заметно выше (5017 кг у П330-1), что объясняется именно расширенной базой и более массивными поясами ствола.

Такое конструктивное решение применяется в тяжёлых климатических условиях: высокие ветровые районы, районы по гололёду с повышенными расчётными толщинами стенки гололёда, а также участки с неблагоприятными грунтовыми условиями, где широкая база снижает давление на фундамент. Горячее цинкование обеспечивает требуемую антикоррозионную защиту металлоконструкции ВЛ 330 кВ.
