Промежуточная стальная опора ВЛ 330 кВ, марка П330-2+5. Высота 48,5 м, масса 12178 кг.
Типовой проект и рабочие чертежи: 3.407-100 (3080тм-т8)
Опора П330-2+5 — модификация базовой промежуточной опоры П330-2 типового проекта 3.407-100 (3080тм-т8) с дополнительной секцией ствола высотой 5 м. Надставка увеличивает общую высоту конструкции до 48,5 м, отметку траверсы — до 27,5 м.
Применяется на участках ВЛ 330 кВ, где базовый типоразмер не обеспечивает нормированного габарита до земли или пересекаемых объектов: при переходах через автодороги, железнодорожные пути, рельеф с отрицательными отметками относительно трассы. Опора одноцепная, промежуточного типа.
Ширина базы при надставке увеличивается до 6,33×3,98 м по сравнению с 5,75×3,68 м у базовой П330-2, что компенсирует возросший опрокидывающий момент от ветровой нагрузки на большей высоте. Расчётные марки проводов — 2×АС 240/32 и 2×АС 400/51, грозозащитный трос — С70 (ТК-11).
Масса металлоконструкции без цинкования составляет 11 730 кг, с горячим цинкованием — 12 178 кг. Увеличение массы относительно П330-2 (около 16%) соответствует дополнительному объёму металла надставки и расширенной базе. Горячее цинкование обеспечивает надёжную долгосрочную антикоррозионную защиту в любых климатических условиях эксплуатации.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П330-2+5 — промежуточная, одноцепная, для воздушных линий электропередачи 330 кВ.

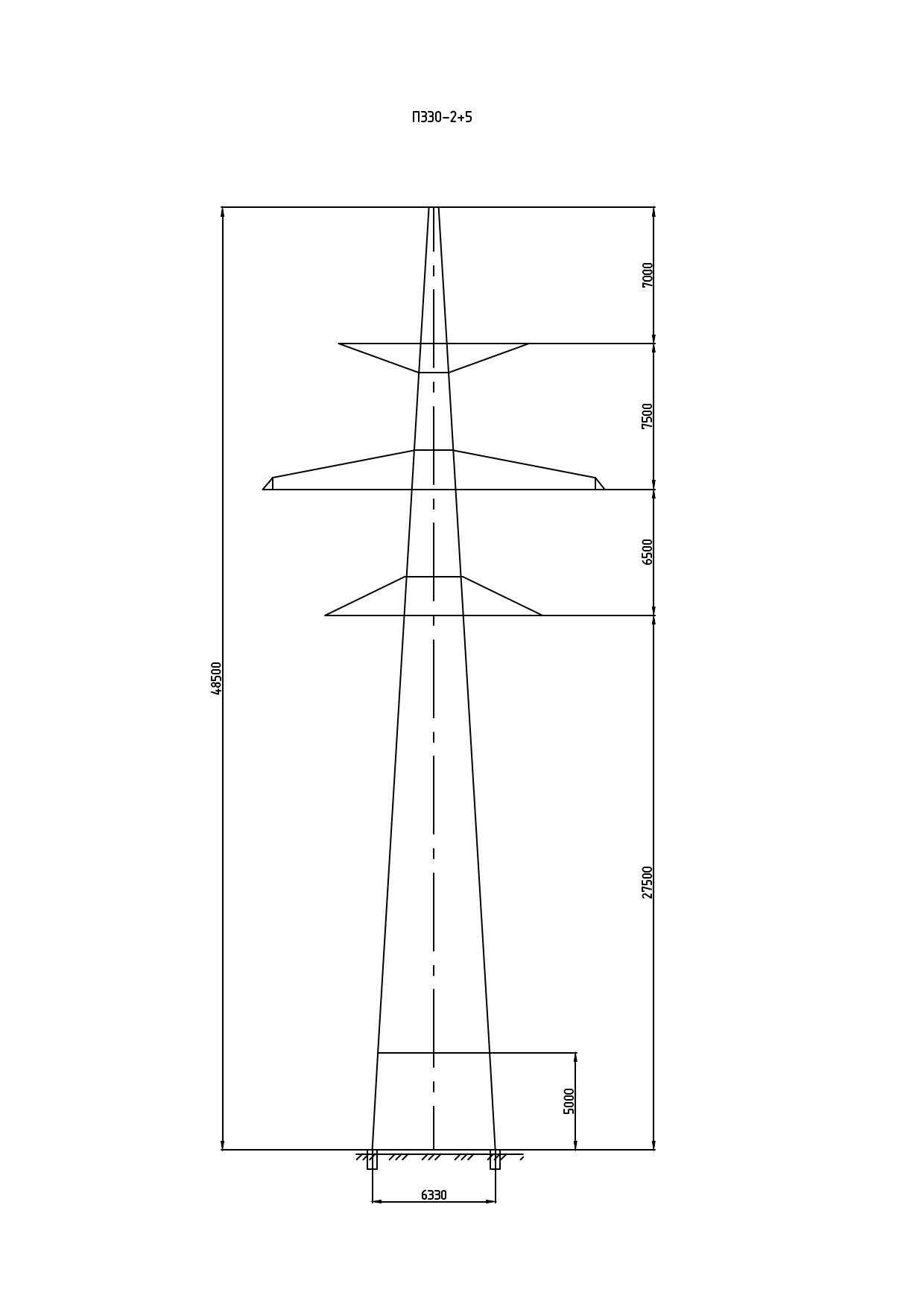

Полная высота — 48,5 м, отметка нижней траверсы — 27,5 м, размер основания — 6,33х3,98 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 11730 кг без покрытия и 12178 кг с горячим цинкованием. На цинковый слой приходится 448 кг.
Опора П330-2+5 выполняется по рабочим чертежам 3.407-100 (3080тм-т8). Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — 2ХАС240/32, 2ХАС400/51. Грозозащитные тросы — С70 (ТК-11).
