Промежуточная стальная опора ВЛ 330 кВ, марка П330-2Т. Высота 44 м, масса 10765 кг.
Типовой проект и рабочие чертежи: 3.407-100 (3080тм-т8)
Отличительная особенность опоры П330-2Т — двухцепное исполнение при той же базовой геометрии, что и у одноцепной П330-2. Конструкция рассчитана на подвес двух цепей ВЛ 330 кВ на общей стойке, что экономит полосу отвода и снижает общее количество опор на параллельных трассах.
Общая высота — 44 м (на 0,5 м больше одноцепного аналога), высота траверсы — 22,5 м. База — 5,75×3,68 м. Типовой проект — 3.407-100 (3080тм-т8). Расчётные марки проводов — 2×АС 240/32 и 2×АС 400/51 на каждую цепь; грозозащитный трос — С70 (ТК-11).
Масса конструкции по чертежу КМ без цинкования — 10 361 кг, с горячим цинкованием — 10 765 кг. Незначительное превышение массы относительно одноцепной П330-2 при вдвое большем числе подвешиваемых цепей демонстрирует высокую эффективность двухцепного конструктива с точки зрения удельного расхода металла.
Промежуточный тип предполагает восприятие вертикальных нагрузок от двух цепей и суммарных ветровых нагрузок без продольного тяжения. Опора П330-2Т применяется в составе двухцепных ВЛ 330 кВ при строительстве и реконструкции энергосистем, где требуется повышенная пропускная способность линии при ограниченной ширине трассы.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П330-2Т — промежуточная, двухцепная, для воздушных линий электропередачи 330 кВ.

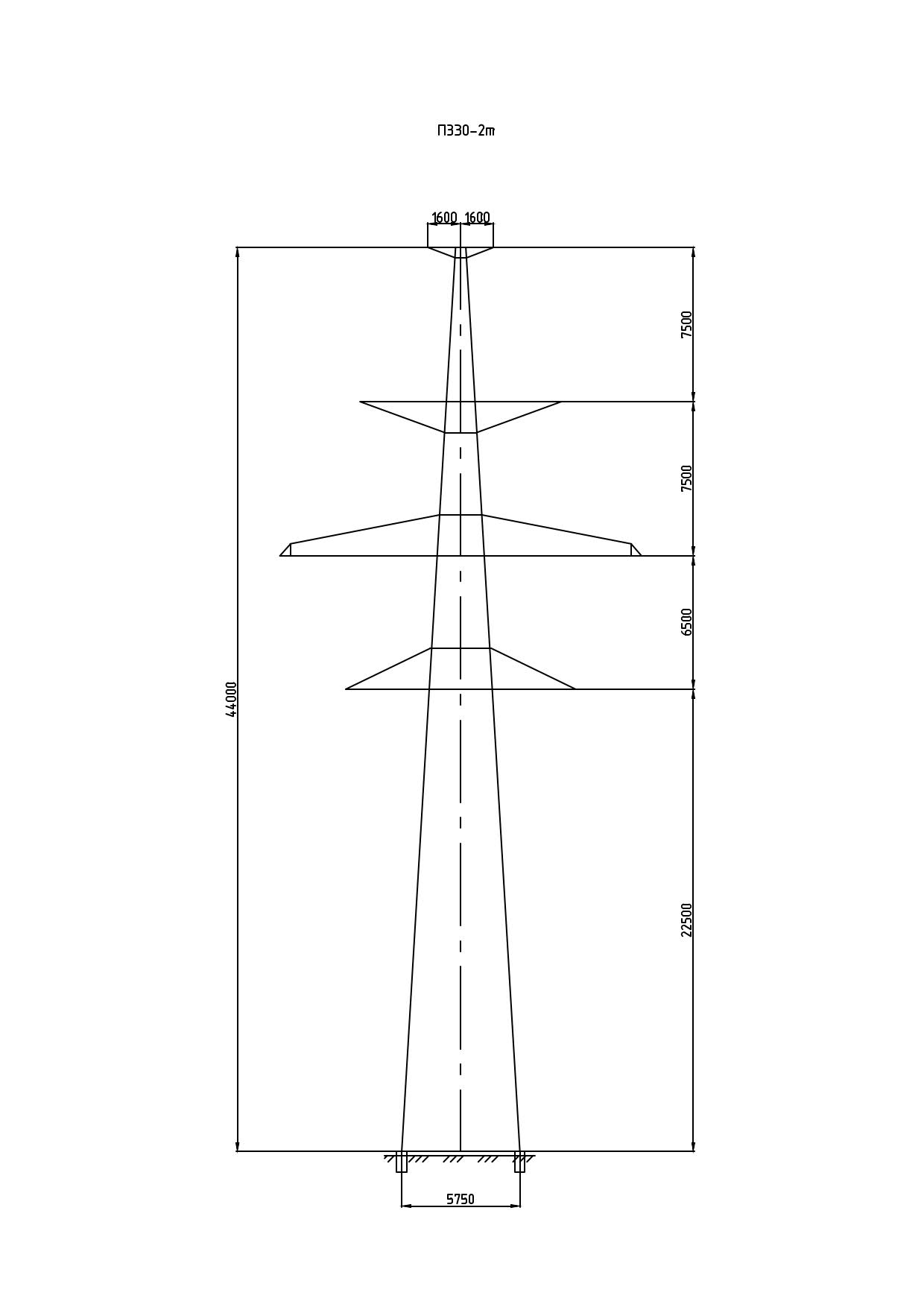

Полная высота — 44 м, отметка нижней траверсы — 22,5 м, размер основания — 5,75х3,68 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 10361 кг без покрытия и 10765 кг с горячим цинкованием. На цинковый слой приходится 404 кг.
Опора П330-2Т выполняется по рабочим чертежам 3.407-100 (3080тм-т8). Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — 2ХАС240/32, 2ХАС400/51. Грозозащитные тросы — С70 (ТК-11).
