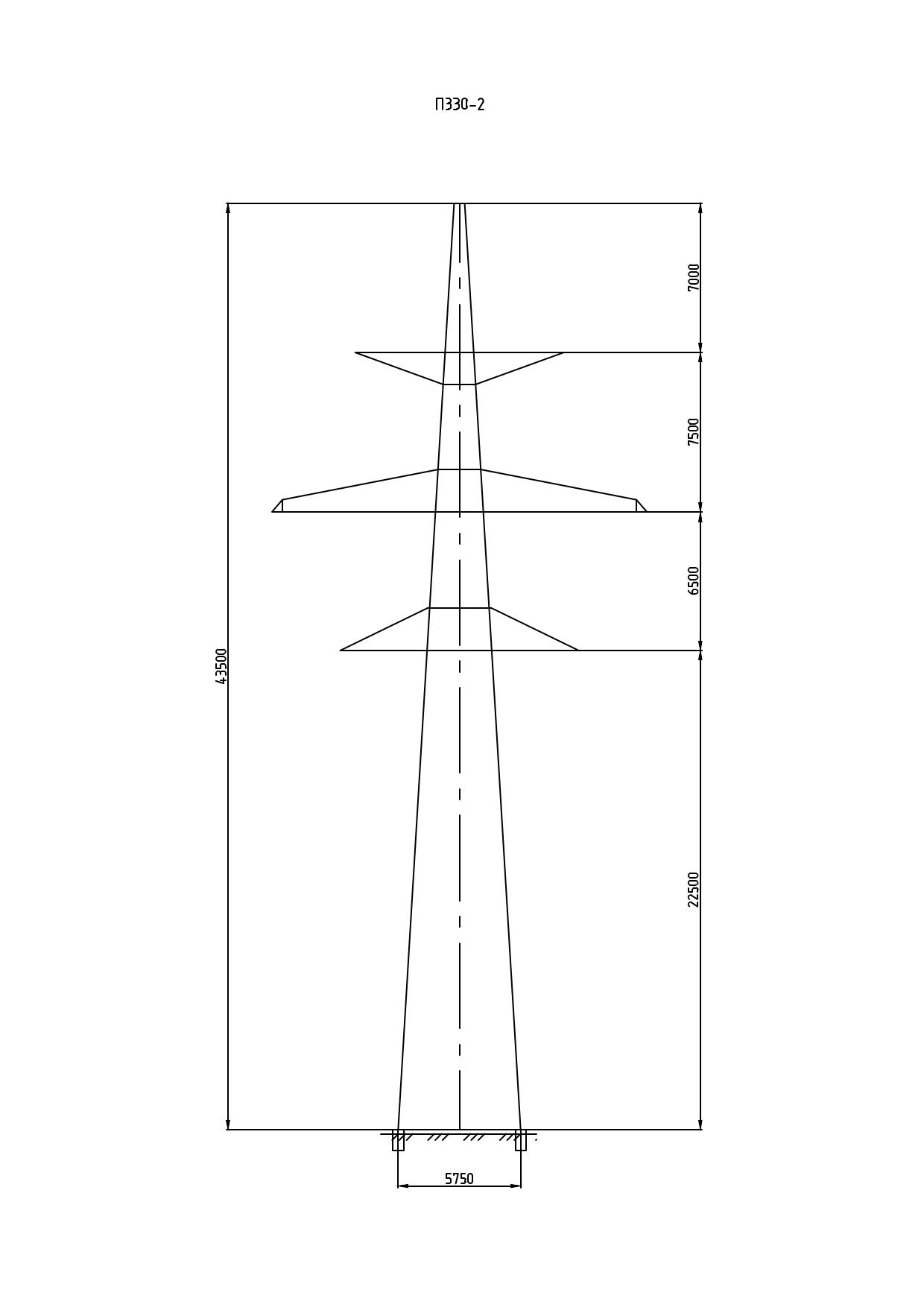

Опора П330-2

Конструктивно опора П330-2 относится к другому типовому проекту серии 330 кВ — 3.407-100 (3080тм-т8) — и существенно тяжелее и выше опор серии 3.407-114. Это решётчатая одноцепная промежуточная опора с общей высотой 43,5 м и отметкой траверсы 22,5 м, предназначенная для прямых участков ВЛ 330 кВ.

Ширина базы опоры составляет 5,75×3,68 м — раздельная по направлениям, что обеспечивает устойчивость при значительных ветровых нагрузках на проводах большой длины пролёта. Расчётные марки проводов — 2×АС 240/32 и 2×АС 400/51, грозозащитный трос — С70 (ТК-11).

Масса металлоконструкции без антикоррозионного покрытия — 10 082 кг, с горячим цинкованием — 10 475 кг. Значительная масса обусловлена высотой и расчётными нагрузками, характерными для линий системообразующего уровня. Горячее цинкование элементов обеспечивает срок службы конструкции без капитального ремонта в соответствии с нормативами для ВЛ 330 кВ.

Опора П330-2 применяется на участках трасс с повышенными ветровыми нагрузками, при увеличенных пролётных длинах, а также там, где требуется увеличенный габарит подвеса проводов. Она входит в типовой ряд проекта 3.407-100 и комплектуется совместно с другими опорами данной серии при строительстве и реконструкции одноцепных ВЛ 330 кВ.
