Промежуточная стальная опора ВЛ 330 кВ, марка П330-5. Высота 29,5 м, масса 4649 кг.
Типовой проект и рабочие чертежи: 3.407-100 (3080тм-т8)
Лёгкая промежуточная опора П330-5 типового проекта 3.407-100 (3080тм-т8) рассчитана на применение в условиях, где требуется минимальный габарит при одноцепном исполнении ВЛ 330 кВ. Общая высота конструкции — 29,5 м, при этом отметка траверсы достигает 25,5 м — весьма высокое соотношение высоты траверсы к общей высоте, характерное для опор с минимальным расстоянием от траверсы до вершины.
Провода — 2×АС 240/32 и 2×АС 400/51; грозозащитный трос — С70 (ТК-11). Масса металлоконструкции без цинкования — 4474 кг, с горячим цинкованием — 4649 кг. Это один из наиболее лёгких типоразмеров в линейке серии 3.407-100 для 330 кВ, что определяет его применение на участках с благоприятными условиями нагрузки.
Промежуточный тип опоры предполагает прямолинейность трассы в зоне установки: конструкция воспринимает только вертикальные нагрузки от веса проводов и троса и поперечные ветровые, не участвуя в восприятии тяжения проводов вдоль линии.
Опора П330-5 применяется совместно с другими типоразмерами серии 3.407-100 при проектировании и строительстве одноцепных воздушных линий 330 кВ. Горячее цинкование элементов обеспечивает нормативный ресурс защиты от коррозии на весь расчётный срок эксплуатации.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П330-5 — промежуточная, одноцепная, для воздушных линий электропередачи 330 кВ.

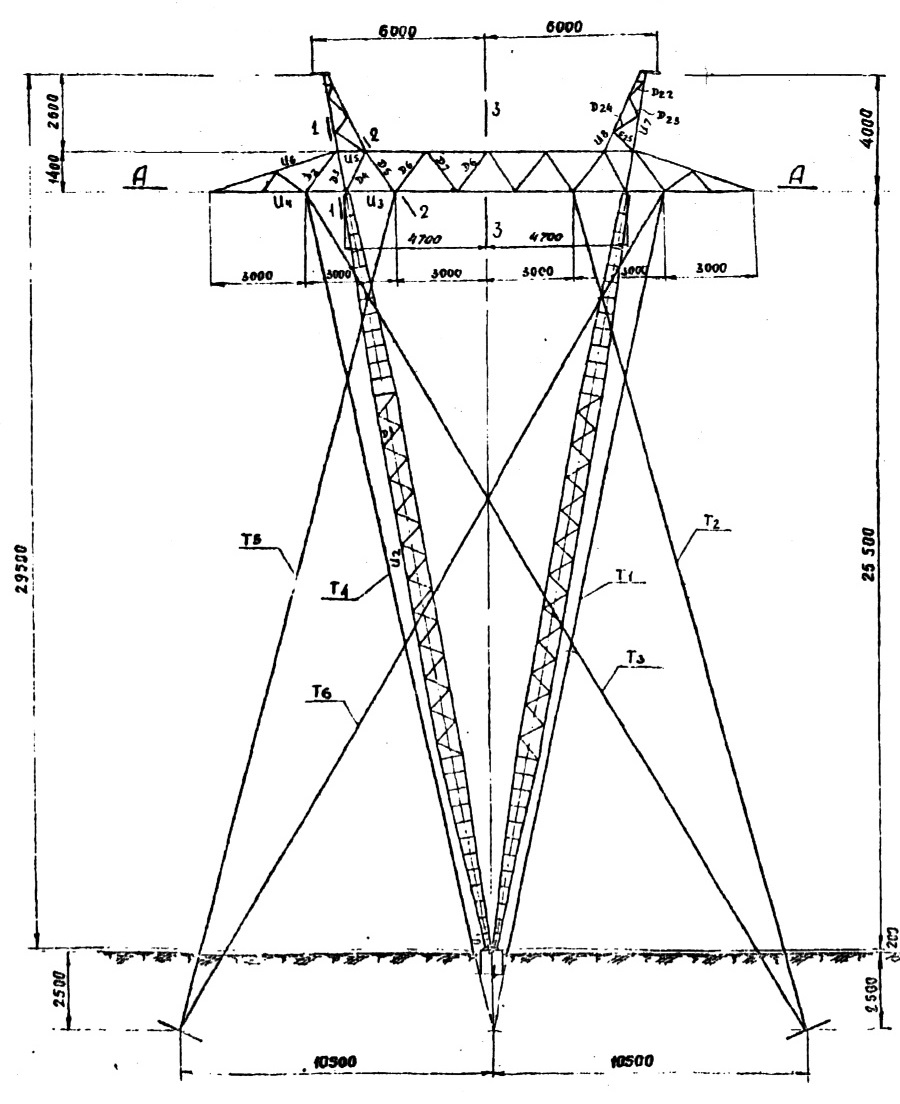

Полная высота — 29,5 м, отметка нижней траверсы — 25,5 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 4474 кг без покрытия и 4649 кг с горячим цинкованием. На цинковый слой приходится 175 кг.
Опора П330-5 выполняется по рабочим чертежам 3.407-100 (3080тм-т8). Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — 2ХАС240/32, 2ХАС400/51. Грозозащитные тросы — С70 (ТК-11).
