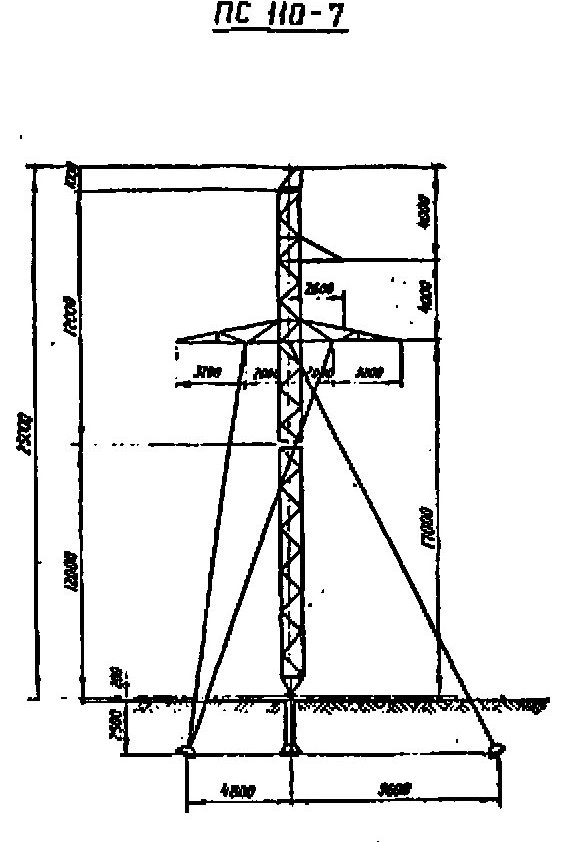

Опора ПС110-7

Промежуточная одноцепная опора ПС110-7 разработана по типовому проекту 3.407-68/73 (3078тм-т9) для ВЛ 110 кВ. При высоте 25 м и уровне траверсы 17 м она имеет характерное для одноцепных опор высокое относительное расположение точки подвеса: траверса находится на уровне 68% от полной высоты.

Конструкция предназначена для прямых участков одноцепных воздушных линий 110 кВ. Марки проводов и грозотроса в данном шифре не специфицированы, что указывает на расчёт опоры по огибающей для типового диапазона нагрузок серии.

Масса металлоконструкции без горячего цинкования — 2393 кг; с цинкованием — 2488 кг. Соотношение масс (разница 95 кг) типично для конструкций данного весового класса.

Функциональное предназначение опоры — воспринимать вертикальные нагрузки от веса провода и гололёда, а также поперечные ветровые нагрузки. Продольная нагрузка от тяжения проводов на промежуточную опору не действует — это исключительно функция анкерных опор, ограничивающих анкерный пролёт.

Высокое расположение траверсы (17 из 25 м) при одноцепной схеме позволяет обеспечить нормативные изоляционные расстояния между фазными проводами и стволом опоры, что особенно важно при применении длинных гирлянд изоляторов для класса напряжения 110 кВ. Серия 3.407-68/73 в своё время стала стандартом для строительства ВЛ 110 кВ по всей территории СССР.
