Опора ПС110-10В+1.3

Шифр ПС110-10В+1.3 обозначает удлинённую модификацию базовой промежуточной опоры серии 11520тм-т1 для ВЛ 110 кВ: индекс «+1.3» указывает на дополнительную вставку, увеличивающую общую высоту конструкции до 35,3 м по сравнению со стандартным исполнением.

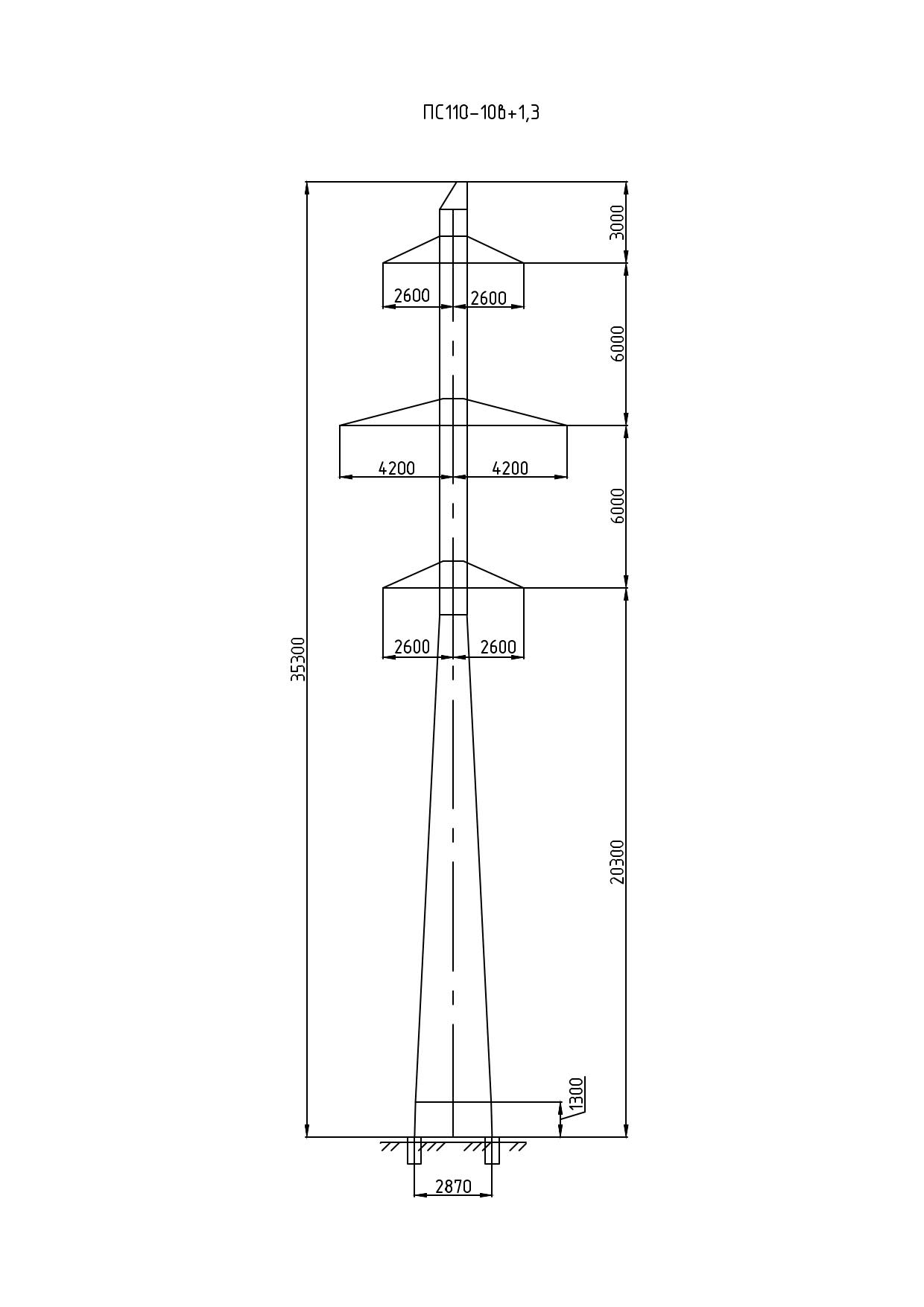

Траверса расположена на отметке 20,3 м — на 1,3 м выше, чем у базовой опоры, что позволяет выдержать нормативный габарит до земли при большем стреле провеса или пересечении препятствий без перехода к переходным опорам. Конструкция двухцепная, предназначена для прямых участков линии, воспринимает вертикальные и ветровые нагрузки при отсутствии продольного тяжения проводов.

Для подвески предусмотрены провода марок АС-150 и АСО-240; грозозащитный трос — ТК-9,1. Ширина базы опоры 2,87 м обеспечивает достаточное расстояние между опорными стойками для устойчивости при расчётных ветровых нагрузках.

Масса по чертежу КМ без цинкового покрытия — 5529 кг, с горячим цинкованием — 5757 кг. Прирост массы в 228 кг соответствует норме нанесения цинка на конструкции такого класса. Горячее цинкование обязательно для опор, эксплуатируемых в открытой атмосфере, и продлевает ресурс металла на весь расчётный срок службы линии.

Унификация с другими типоразмерами серии 11520тм-т1 позволяет использовать одинаковые болтовые соединения, фасонки и секции ствола, что снижает номенклатуру деталей на строительном объекте и ускоряет монтаж.
