Опора ПС110-10В

ПС110-10В — стальная решётчатая промежуточная опора линии электропередачи напряжением 110 кВ, разработанная по типовому проекту 11520тм-т1. Двухцепное исполнение позволяет прокладывать по одной конструкции две независимые цепи, что существенно сокращает полосу отвода и расходы на строительство трассы.

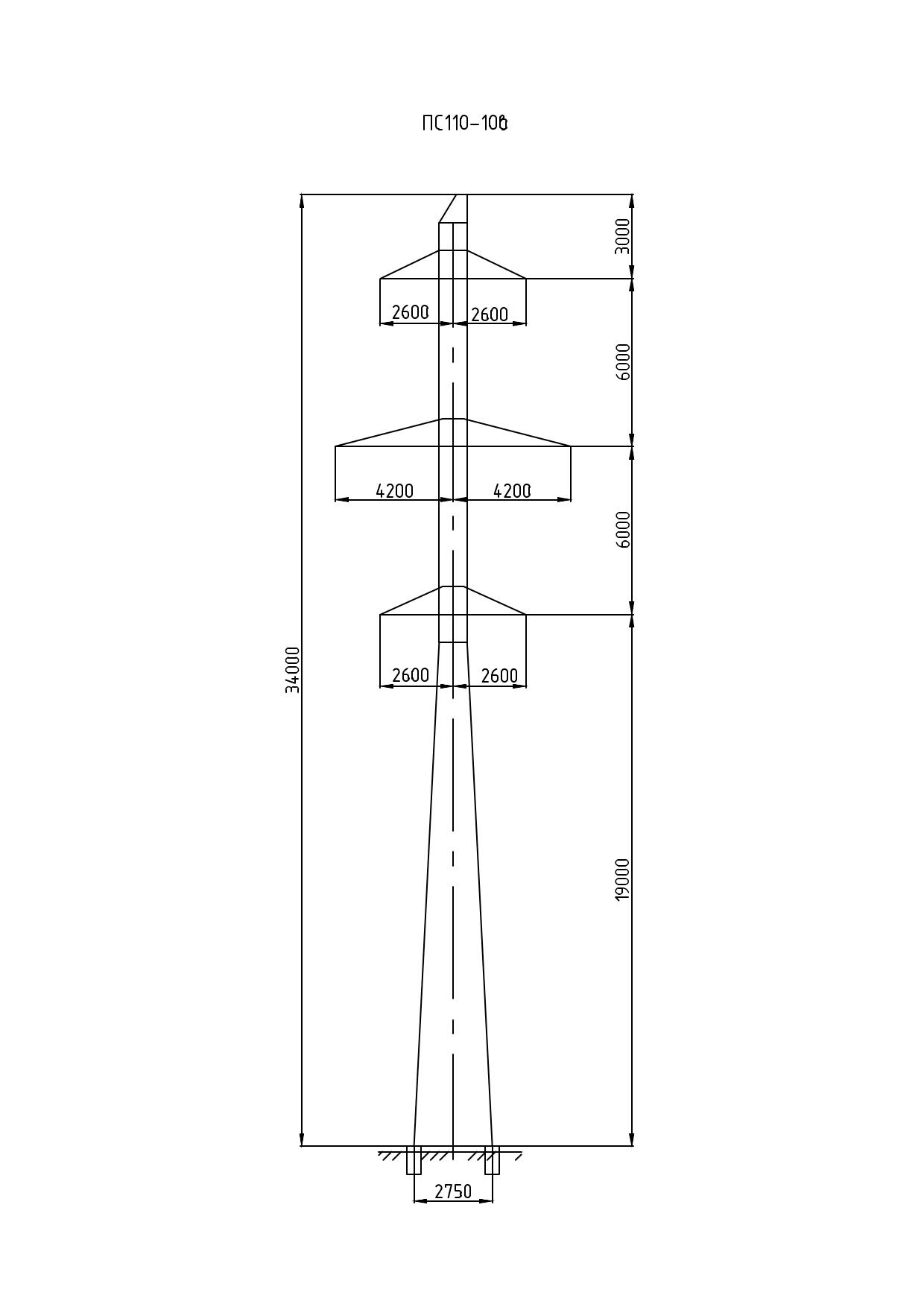

Общая высота опоры составляет 34 м при высоте траверсы 19 м. Ширина базы — 2,75 м, что обеспечивает достаточную устойчивость при воздействии ветровых и вертикальных нагрузок на прямых участках ВЛ. Конструкция рассчитана на подвеску проводов марок АС 95/16 и АС 240/32; грозозащита осуществляется тросом ТК-9,1. Область применения охватывает районы по гололёду III и IV, то есть территории с повышенной интенсивностью гололёдообразования, где нагрузки на провода особенно значительны.

Масса металлоконструкции по чертежу КМ без антикоррозионного покрытия составляет 4869 кг. После горячего цинкования масса возрастает до 5059 кг — разница соответствует массе цинкового слоя, гарантирующего долговременную защиту стали в условиях влажного климата и промышленных атмосфер.

Промежуточные опоры воспринимают вертикальные нагрузки от веса проводов и троса, а также горизонтальные ветровые нагрузки, не работая на продольное тяжение. Поэтому конструкция ПС110-10В оптимизирована именно под такой режим нагружения: лёгкая и материалоёмкая одновременно в нужной мере.

Применение типового проекта 11520тм-т1 обеспечивает унификацию узлов и деталей с другими опорами той же серии, что упрощает складирование запасных частей и монтаж на объектах с разными сечениями провода.
