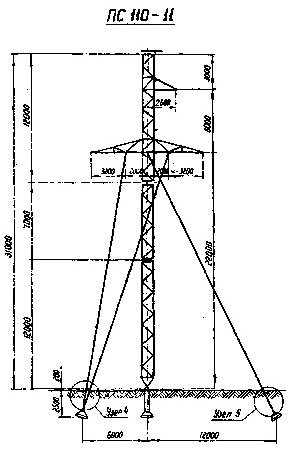

Опора ПС110-11

Промежуточная одноцепная опора ПС110-11 относится к типовому проекту 3.407-94 (3079тм-т6) и предназначена для строительства одноцепных воздушных линий напряжением 110 кВ. Одноцепное исполнение при высоком расположении траверсы (22 м из 31 м общей высоты) характерно для опор с увеличенным боковым выносом, обеспечивающих необходимые изоляционные расстояния между проводом и стволом.

Конструкция рассчитана на подвеску проводов АС-150 и АСО-240 с защитным тросом ТК-9,1. Промежуточный тип предполагает восприятие только вертикальных нагрузок от веса проводников и гололёда, а также поперечных ветровых нагрузок; продольная составляющая от тяжения не учитывается.

Сравнительно небольшая масса — 3054 кг без цинка и 3173 кг после горячего цинкования — свидетельствует об эффективном использовании материала в одноцепной схеме: без второй цепи исчезает нагрузка с нижних траверс, что позволяет облегчить ствол и оголовок.

Опора ПС110-11 применяется на прямых участках трассы ВЛ 110 кВ. Высокое расположение траверсы относительно общей высоты конструкции (22 из 31 м) указывает на то, что провод навешивается вблизи оголовка — типичное решение для одноцепных опор с широкой расстановкой фаз по горизонтали.

Горячее цинкование всех элементов металлоконструкции гарантирует коррозионную стойкость в условиях умеренного и влажного климата. Унификация в рамках серии 3079тм-т6 обеспечивает взаимозаменяемость секций с другими опорами того же проекта.
