Опора ПС110-11ПГ

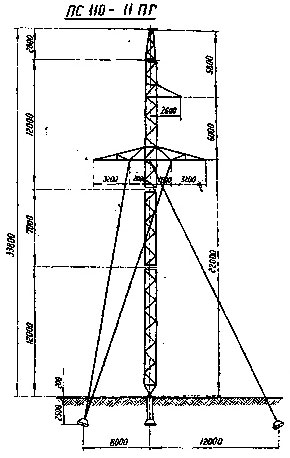

ПС110-11ПГ — модификация с повышенным габаритом одноцепной промежуточной опоры ЛЭП 110 кВ, разработанной по типовому проекту 3.407-94 (3079тм-т6). Обозначение «ПГ» указывает, что дополнительная вставка в ствол поднимает общую высоту до 33,8 м при неизменном уровне траверсы — 22 м.

Увеличенная высота ствола востребована там, где трасса пересекает препятствия или проходит по низинным участкам с глубоким снежным покровом, где нормативный габарит от нижнего провода до поверхности необходимо выдержать при расчётном стреле провеса, превышающем типовое значение.

Опора одноцепная, воспринимает вертикальные нагрузки (вес провода, гололёд) и горизонтальные ветровые нагрузки. Для подвески предназначены провода марок АС-150 и АСО-240; грозозащита — трос ТК-9,1. Продольного тяжения конструкция не воспринимает.

Масса металлоконструкции без цинкового покрытия — 3190 кг, в оцинкованном исполнении — 3314 кг. Увеличение по сравнению с базовой ПС110-11 составляет около 140 кг, что соответствует массе дополнительной секции ствола и усиленных раскосов.

Типовой проект 3.407-94 и единая система болтовых стыков позволяют монтировать опоры ПС110-11ПГ наряду с другими типоразмерами серии, не меняя комплект монтажного оснащения и технологию сборки на трассе.
