Опора ПС110-6В

ПС110-6В — двухцепная промежуточная опора для воздушных линий 110 кВ по типовому проекту 11520тм-т1, соответствующая по назначению опоре ПС110-6 из более ранней серии 3.407-68/73. Буква «В» фиксирует принадлежность к современному проекту с обновлёнными расчётными схемами и требованиями к сварным и болтовым соединениям.

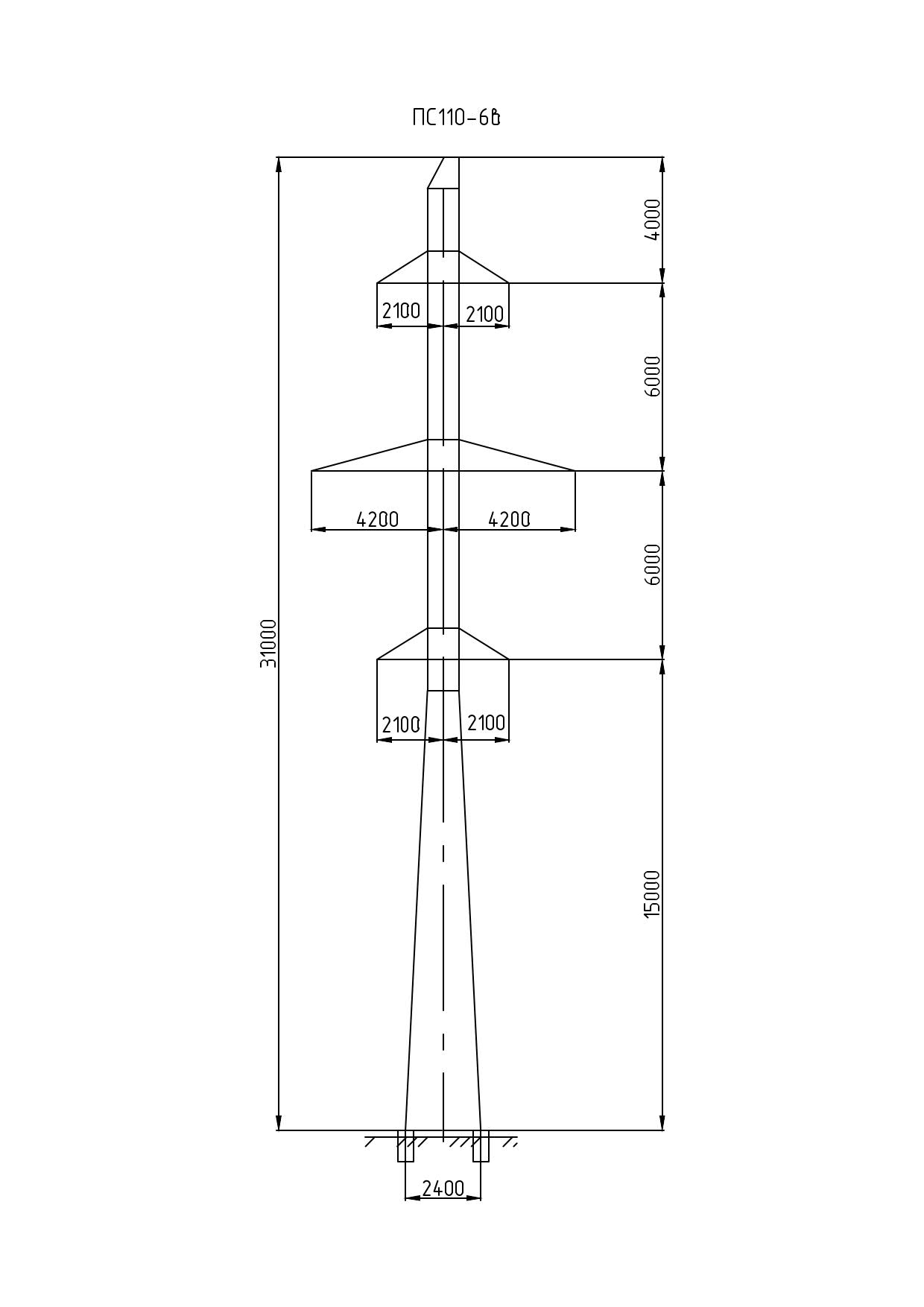

Высота опоры — 31 м, траверса — на уровне 15 м, ширина базы — 2,4 м. Параметры идентичны ПС110-6, что обеспечивает возможность замены опор на действующих линиях без изменения расстановки фундаментов.

Масса без цинкового покрытия — 3316 кг, с горячим цинкованием — 3445 кг. Это на 18–19 кг меньше, чем у ПС110-6 с тросостойкой, что объясняется отсутствием тросостойки в данном исполнении: крепление грозотроса осуществляется непосредственно на оголовке.

Опора работает на прямых участках двухцепной ВЛ 110 кВ. Двухцепная схема обеспечивает подвеску шести фазных проводов (трёх на цепь) и грозозащитного тросового оснащения. Промежуточный тип исключает восприятие продольных усилий от тяжения.

Стальная решётчатая конструкция серии 11520тм-т1 изготавливается из прокатных уголков с поэлементной сборкой на болтах на трассе. Горячее цинкование всех элементов обеспечивает надёжную защиту от атмосферной коррозии в течение всего срока службы линии.
