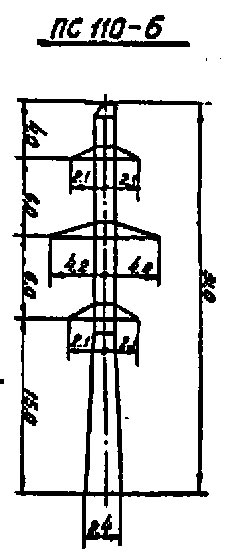

Опора ПС110-6

Отличительная особенность опоры ПС110-6 — наличие тросостойки, выделяющей её из ряда промежуточных двухцепных конструкций ВЛ 110 кВ той же серии. Тросостойка обеспечивает крепление грозозащитного троса в точке, вынесенной выше оголовка, что позволяет формировать оптимальный угол защиты при большом расстоянии между фазными проводами.

Опора разработана по типовому проекту 3.407-68/73.9 (3078тм-т9). Общая высота — 31 м, высота траверсы — 15 м, ширина базы — 2,4 м. Двухцепная компоновка предназначена для прямых участков ВЛ 110 кВ с параллельной подвеской двух цепей.

Масса металлоконструкции без цинка составляет 3334 кг; с горячим цинкованием — 3464 кг. По сравнению с двухцепными опорами без тросостойки масса несколько выше, что объясняется дополнительными элементами оголовка и усиленными верхними поясами для восприятия нагрузок от троса.

Как промежуточная опора ПС110-6 рассчитана исключительно на вертикальные и ветровые нагрузки. Тяжение проводников не воспринимается. Наличие тросостойки не меняет тип опоры — она по-прежнему промежуточная и применяется на прямых участках трассы.

Появление тросостойки в конструктивной схеме типично для опор с высокими мачтами, где требуется расширить зону грозозащиты. Это особенно актуально на открытых участках трассы, подверженных прямым ударам молнии.
