Опора ПС110-4В

От своего аналога ПС110-4 данная опора отличается принадлежностью к типовому проекту 11520тм-т1 — более современной серии, в которой пересмотрены нормы расчёта ветровых и гололёдных нагрузок в соответствии с актуализированными нормативными документами. Шифр ПС110-4В указывает на двухцепную промежуточную опору ВЛ 110 кВ обновлённой серии.

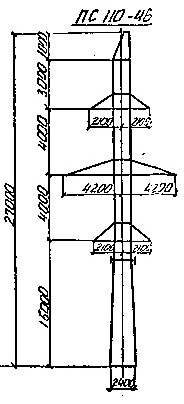

Высотные параметры идентичны: общая высота 27 м, высота траверсы 15 м, ширина базы 2,4 м. Диапазон применяемых проводов — АС-70 до АС-95; климатическая универсальность сохранена для районов гололёдности I–IV.

Масса металлоконструкции без цинкования — 2857 кг, с горячим цинкованием — 2968 кг. Разница с ПС110-4 незначительна (4 кг без цинка), что свидетельствует об эквивалентном уровне материалоёмкости при близком конструктивном решении.

В качестве промежуточной конструкции ПС110-4В устанавливается на прямых участках трассы и работает только на вертикальные и ветровые нагрузки. Двухцепное исполнение позволяет подвесить две независимые цепи 110 кВ, что повышает надёжность электроснабжения при выводе одной цепи в ремонт.

Общая конструктивная схема опоры — традиционная решётчатая металлоконструкция из уголкового проката, обеспечивающая проверенное соотношение жёсткости и массы для данного диапазона нагрузок.
