Промежуточная стальная опора ВЛ 110 кВ, марка ПС110-4. Высота 27 м, масса 2973 кг.
Типовой проект и рабочие чертежи: 3.407-68/73 (3078тм-т9)
Двухцепная промежуточная опора ПС110-4 по типовому проекту 3.407-68/73 (3078тм-т9) предназначена для воздушных линий 110 кВ с проводами сечением от АС-70 до АС-95 и охватывает весь диапазон районов гололёдности — с I по IV включительно. Такой широкий климатический охват делает её универсальным решением для трасс, проходящих через несколько климатических зон.
Общая высота опоры — 27 м, высота траверсы — 15 м. Ширина базы 2,4 м обеспечивает стабильность на прямых участках двухцепной ВЛ при ветровых нагрузках на четыре провода и два грозотроса (либо на гирлянды с гололёдом в IV районе).
Масса конструкции без цинкового покрытия — 2861 кг; после горячего цинкования — 2973 кг. Горячее цинкование обязательно при эксплуатации в IV районе гололёдности, где повышенная влажность ускоряет коррозионные процессы.
Как промежуточная опора ПС110-4 не воспринимает продольных усилий от тяжения проводов. Она работает на прямых пролётах ВЛ, обеспечивая нормативные изоляционные расстояния для класса напряжения 110 кВ. При необходимости анкеровки или изменения направления трассы применяются анкерно-угловые опоры.
Благодаря принадлежности к типовому проекту 3.407-68/73, конструкция хорошо изучена проектировщиками и строителями, а документация на неё широко доступна.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора ПС110-4 — промежуточная, двухцепная, для воздушных линий электропередачи 110 кВ.

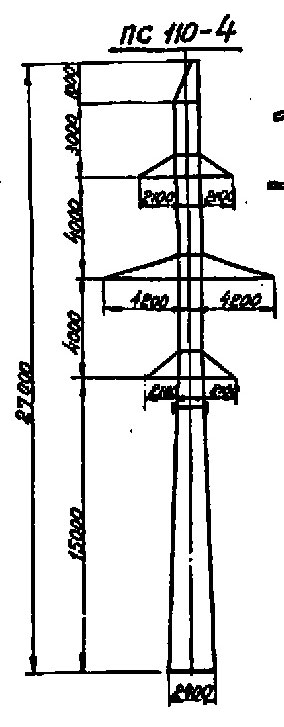

Полная высота — 27 м, отметка нижней траверсы — 15 м, размер основания — 2,4 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 2861 кг без покрытия и 2973 кг с горячим цинкованием. На цинковый слой приходится 112 кг.
Опора ПС110-4 выполняется по рабочим чертежам 3.407-68/73 (3078тм-т9). Расчётные климатические условия: район по гололёду — I-IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС-70 — АС-95.
