Опора ПС110-3В

ПС110-3В — одноцепная промежуточная опора ВЛ 110 кВ, конструктивно схожая с ПС110-3, но выполненная по более позднему типовому проекту 11520тм-т1. Буква «В» в шифре обозначает принадлежность к обновлённой серии с улучшенными техническими решениями в части узлов сопряжения и допустимых марок проводов.

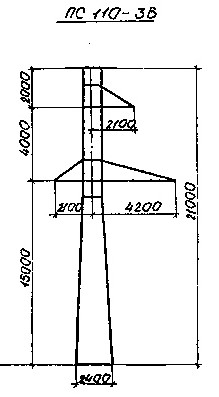

Общая высота и высота траверсы совпадают с базовой моделью: 21 м и 15 м соответственно. Ширина базы — 2,4 м. Провод — АС 70/11; грозозащитный трос — ТК-9,1. Конструкция рассчитана на эксплуатацию в умеренных климатических условиях без специальных требований к гололёдному нагружению.

Масса металлоконструкции без цинка составляет 1989 кг — на 62 кг меньше, чем у ПС110-3 того же назначения. Это достигается за счёт оптимизации сечений элементов и применения сталей с более высокими механическими характеристиками в проекте 11520тм-т1. После горячего цинкования масса возрастает до 2067 кг.

Также как и другие промежуточные опоры, ПС110-3В воспринимает вертикальные и ветровые нагрузки, устанавливается на прямых участках ВЛ без продольного тяжения. Небольшие габариты и масса делают её оптимальной для труднодоступных участков трасс, где доставка крупных конструкций затруднена.

Единая деталировка серии 11520тм-т1 упрощает комплектование объектов: болты, фасонки и секции ствола унифицированы со значительно более крупными опорами той же серии.
