Опора ПС110-3

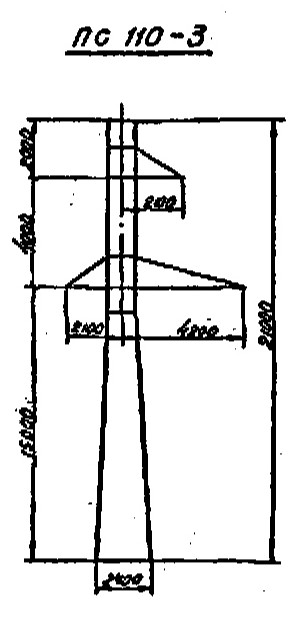

Среди промежуточных одноцепных опор 110 кВ ПС110-3 относится к наиболее лёгким и низким типоразмерам серии 3.407-68/73 (3078тм-т9). Общая высота составляет всего 21 м при высоте траверсы 15 м — конструкция рассчитана на участки трассы с малым стрелом провеса и достаточным естественным габаритом до земли.

Опора предназначена для подвески провода АС 70/11 — сравнительно лёгкого сечения, применяемого на линиях 110 кВ с небольшими пролётами или умеренными токовыми нагрузками. Грозозащита обеспечивается тросом ТК-9,1. Ширина базы — 2,4 м.

Масса металлоконструкции без антикоррозионного покрытия — 2051 кг, с горячим цинкованием — 2136 кг. Малая масса существенно снижает транспортные расходы и упрощает монтаж: секции опоры можно перевозить без специальной техники и собирать небольшой бригадой.

Функционально ПС110-3 — классическая промежуточная опора для прямых участков ВЛ. Она воспринимает вертикальные нагрузки от веса провода и монтажные ветровые нагрузки; на анкерные пролёты и углы не устанавливается.

Типовой проект 3.407-68/73 был разработан в конце 1960-х — начале 1970-х годов и прошёл многолетнюю апробацию на сотнях километров отечественных ВЛ. Опоры серии 3078тм-т9 до сих пор эксплуатируются на действующих линиях и производятся для нужд ремонта и реконструкции.
