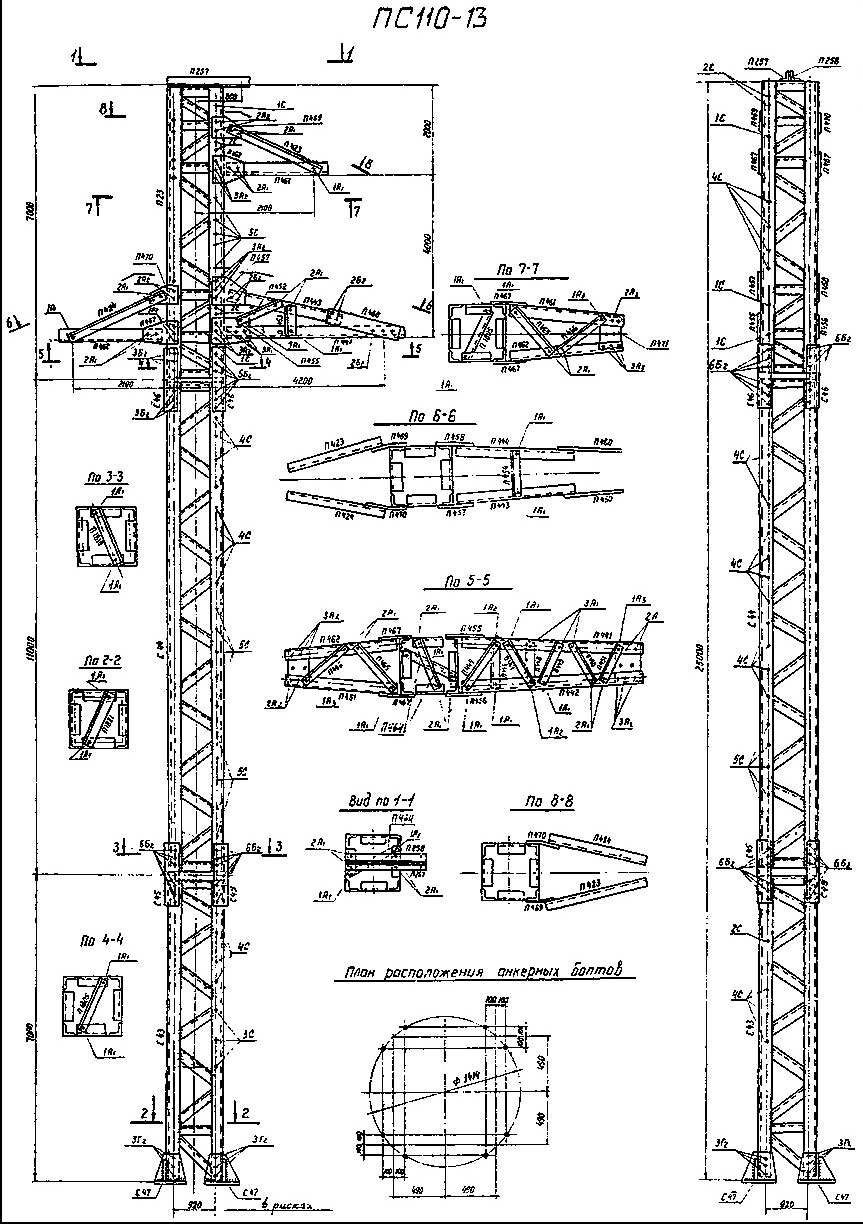

Опора ПС110-13

Опора ПС110-13 выделяется среди промежуточных одноцепных конструкций для ВЛ 110 кВ необычно малой шириной базы — всего 0,98 м. Такой узкий опорный контур типичен для опор трубчатого или многогранного профиля, однако в данном случае реализован в рамках решётчатой конструкции типового проекта 3.407-94 (3079тм-т5).

Общая высота — 25 м, высота траверсы — 19 м. Несмотря на компактное основание, опора обеспечивает нормативный вылет траверсы и изоляционные расстояния для класса напряжения 110 кВ. Подвешиваемые провода — АС-150 и АСО-240; грозозащитный трос — ТК-9,1.

Лёгкость конструкции — масса всего 2268 кг без цинка и 2357 кг с горячим цинкованием — делает ПС110-13 экономически привлекательной для длинных одноцепных линий с большим числом промежуточных опор, где суммарная экономия металла на пролёт существенна.

Как промежуточная опора ПС110-13 работает исключительно на вертикальные и ветровые нагрузки. Размещается на прямых участках трассы без угловых отклонений, не воспринимая продольного тяжения проводов.

Узкая база, с одной стороны, снижает площадь отчуждения, что важно в стеснённых условиях, с другой — требует тщательной оценки устойчивости фундамента. Типовой проект 3.407-94, серия тм-т5, охватывает лёгкие одноцепные опоры 110 кВ, оптимизированные именно для минимизации расхода стали.
