Опора ПП330-2/76

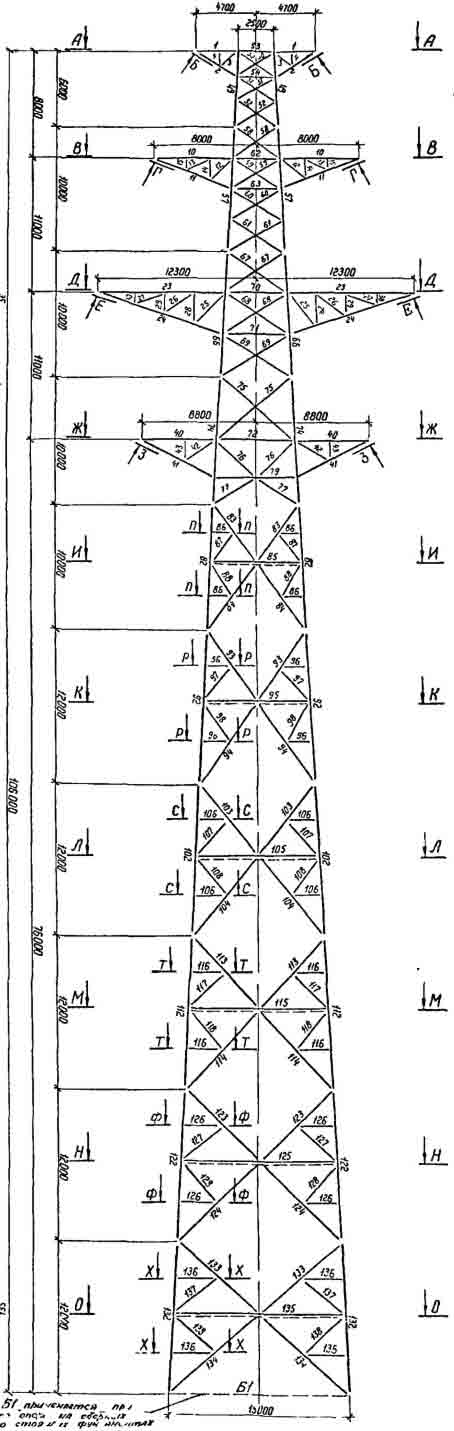

Опора ПП330-2/76 — наиболее высокая в ряду двухцепных переходных конструкций 330 кВ серии 3.407.2-168: общая высота стальной решётки составляет 106 м при отметке верхней траверсы 76 м. Сочетание двухцепного исполнения с предельной для данной серии высотой определяет принадлежность конструкции к тяжёлому классу переходных опор. Масса металлоконструкции с горячим цинкованием — 153 799 кг, что отражает суммарные нагрузки от шести фазных проводов и расчётные ветровые усилия на высоте 106 м над уровнем фундамента.

Типовой проект 3.407.2-168 (13143тм-т3) закладывает в основу конструкции принцип поэтапного расширения ствола книзу: ширина базы у опоры ПП330-2/76 составляет 15 м, что обеспечивает необходимую пространственную жёсткость и устойчивость к опрокидывающим моментам при действии ветровых нагрузок на значительной высоте. Нагрузки от тяжения обеих цепей и несимметричные случаи обрыва провода включены в расчётные сочетания согласно ПУЭ для всех нормируемых районов.

Масса конструкции без цинкования составляет 147 699 кг; добавление защитного слоя горячего цинкования увеличивает полную массу до 153 799 кг. Горячее цинкование является технически и экономически обоснованным решением для переходных опор 330 кВ, обеспечивая срок защиты от атмосферной коррозии, сопоставимый с нормируемым сроком службы ВЛ, без промежуточных ремонтных покрасок. Особенно это важно в пойменных зонах, где доступ для технического обслуживания существенно ограничен в паводковый период.

При проектировании перехода с применением опоры ПП330-2/76 определяющим фактором является необходимый габарит над пересекаемым препятствием и ширина перехода. Береговые анкерно-угловые опоры, замыкающие пролёт, рассчитываются на восприятие суммарного тяжения всех шести проводов линии 330 кВ. Грозозащитный трос монтируется в вершинном узле; молниезащитный угол и зона защиты закладываются в проекте конкретной ВЛ. Все изоляционные расстояния соответствуют требованиям ПУЭ для напряжения 330 кВ.
