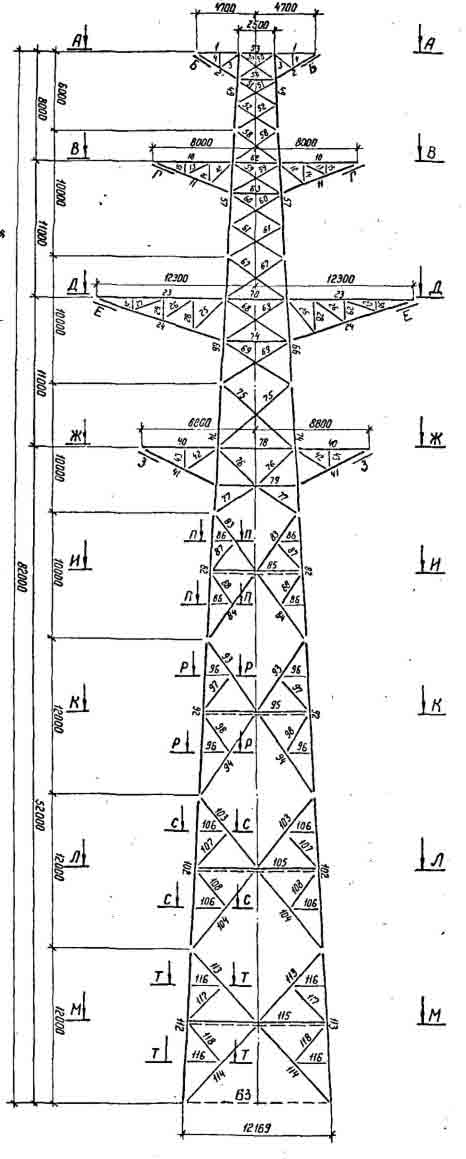

Переходная стальная опора ВЛ 330 кВ, марка ПП330-2/52. Высота 82 м, масса 100380 кг.
Типовой проект и рабочие чертежи: 3.407.2-168 (13143тм-т3)
Масса металлоконструкции опоры ПП330-2/52 по чертежу КМ с горячим цинкованием составляет 100 380 кг — первая в данном высотном ряду двухцепных переходных опор 330 кВ, преодолевающая отметку 100 тонн. Это прямое следствие расчётных усилий для конструкции высотой 82 м с базой 12,2 м, работающей в условиях тяжения двух цепей проводов и нормируемых ветровых нагрузок. Без цинкования масса составляет 96 399 кг. Переходная опора ПП330-2/52 выполнена по типовому проекту 3.407.2-168 (13143тм-т3) для линий 330 кВ.
Верхняя траверса расположена на высоте 52 м, суммарная высота сооружения — 82 м. Ширина базы 12,2 м обеспечивает устойчивость конструкции к горизонтальным нагрузкам при расчётных ветровых давлениях и тяжениях проводов обеих цепей, включая несимметричные случаи обрыва и перегрузки одной из цепей. Пространственная жёсткость ствола проверяется по допустимым прогибам и перемещениям точек крепления поддерживающих гирлянд изоляторов в соответствии с ПУЭ.
Двухцепное исполнение требует особого внимания к расчётным случаям обрыва провода одной из цепей: при этом на ствол действуют значительные продольные усилия, которые должны восприниматься конструкцией без потери устойчивости. Все такие расчётные случаи включены в типовой проект. Горячее цинкование всех элементов опоры обеспечивает долгосрочную антикоррозионную защиту без промежуточного обслуживания, что особенно важно при трудном доступе к опорам в пойменных зонах.
При организации перехода с опорой ПП330-2/52 необходимо предусматривать береговые анкерно-угловые опоры, воспринимающие суммарное тяжение шести фазных проводов линии 330 кВ. Грозозащитный трос размещается в вершинном узле конструкции, а электрические расстояния до заземлённых частей соблюдаются согласно классу напряжения 330 кВ. Монтаж выполняется по специальному ПОС в составе проекта большого перехода. Применение горячего цинкования всех несущих элементов обеспечивает долговременную надёжность конструкции без необходимости дополнительного антикоррозионного обслуживания в течение нормируемого срока службы линии.
Применяется на больших переходах воздушной линии через водные преграды и инженерные сооружения. Опора ПП330-2/52 — переходная, двухцепная, для воздушных линий электропередачи 330 кВ.
Полная высота — 82 м, отметка нижней траверсы — 52 м, размер основания — 12,2 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 96399 кг без покрытия и 100380 кг с горячим цинкованием. На цинковый слой приходится 3981 кг.
Опора ПП330-2/52 выполняется по рабочим чертежам 3.407.2-168 (13143тм-т3). Возможно изготовление по индивидуальным чертежам КМД.
