Опора ПП330-2/64

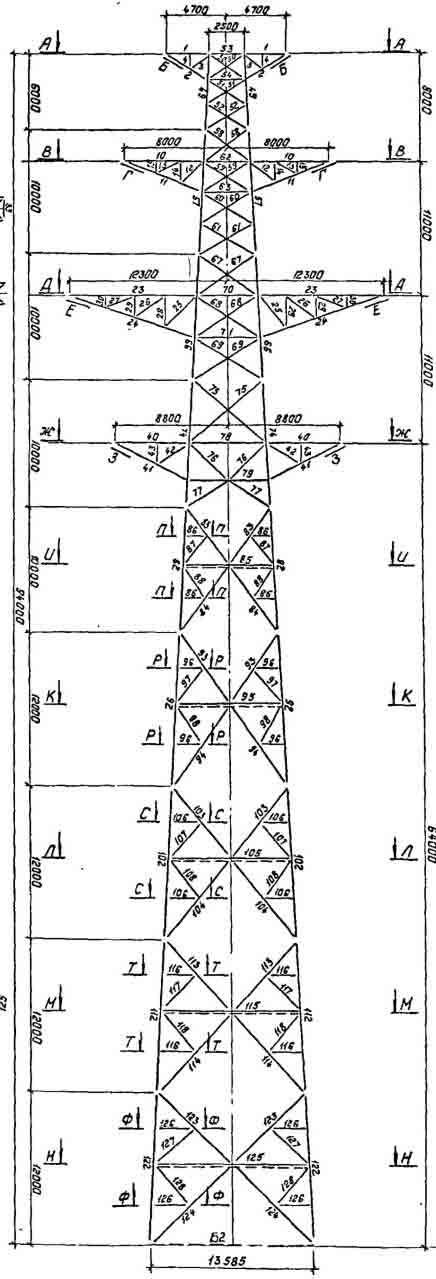

Ширина базы 13,6 м — характерная особенность опоры ПП330-2/64, отличающая её от более низких конструкций двухцепной переходной серии 330 кВ. Расширенная нижняя секция ствола необходима для обеспечения расчётной устойчивости при высоте 94 м: с увеличением высоты возрастает опрокидывающий момент от ветровой нагрузки и горизонтальные усилия от тяжения шести фазных проводов двух цепей. Конструкция разработана по типовому проекту 3.407.2-168 (13143тм-т3) для линий 330 кВ с учётом всех нормируемых ПУЭ расчётных нагрузок.

Траверса верхней цепи расположена на отметке 64 м над уровнем фундамента, суммарная высота опоры ПП330-2/64 — 94 м. Такая высота обеспечивает нормируемый электрический и навигационный габарит для линий электропередачи 330 кВ с учётом стрелы провеса в переходном пролёте. Двухцепное исполнение позволяет свести к минимуму число опорных конструкций в переходном пролёте при одновременной проводке двух цепей, что снижает общие материальные затраты на сооружение перехода и упрощает дальнейшее техническое обслуживание.

Масса металлоконструкции по чертежу КМ без покрытия составляет 118 965 кг. С учётом горячего цинкования полная масса — 123 878 кг. Относительно меньшая масса по сравнению с некоторыми более низкими опорами других серий объясняется различием конструктивных схем проектов: серия 3.407.2-168 оптимизирована по металлоёмкости в соответствии с актуальными расчётными методиками. Горячее цинкование обеспечивает надёжную защиту от коррозии на весь срок службы ВЛ.

При включении опоры ПП330-2/64 в состав большого перехода предусматриваются береговые анкерно-угловые опоры, принимающие результирующее тяжение всех проводов. Грозозащитный трос размещается в вершинном узле; молниезащитная зона определяется углом защиты троса, устанавливаемым в проекте конкретной ВЛ. Все нормируемые ПУЭ расстояния от токоведущих частей до заземлённых элементов опоры соблюдены в соответствии с классом напряжения 330 кВ.
