Опора ПП330-1/39

Воздушные линии электропередачи 330 кВ являются магистральными элементами единой энергетической системы, обеспечивая транспорт электроэнергии на большие расстояния. Пересечения таких линий с крупными водными объектами и инфраструктурными коридорами требуют специализированных переходных конструкций с увеличенной высотой подвеса проводов. Опора ПП330-1/39 — базовый типоразмер одноцепных переходных опор ВЛ 330 кВ по типовому проекту 3.407.2-168 (13143тм-т3).

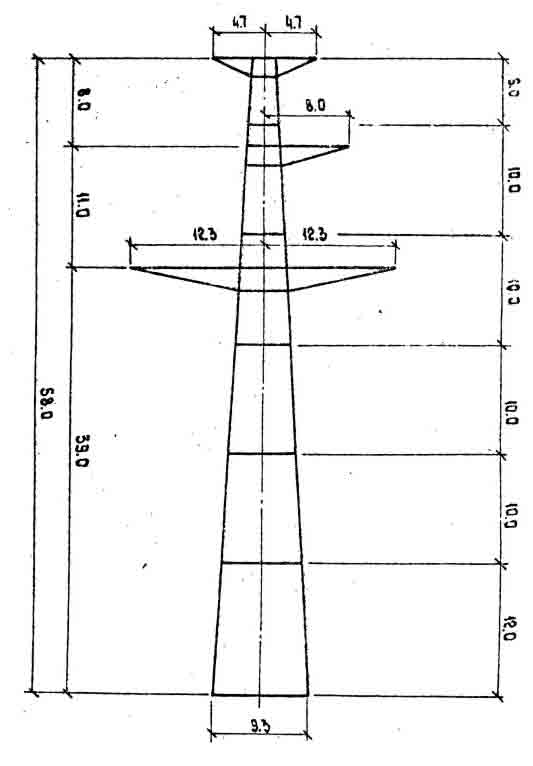

Высота траверсы составляет 39 м при общей высоте стойки 58 м. Ширина базы — 9,3 м. Для линий 330 кВ требования к изоляционным расстояниям значительно жёстче, чем для 110 и 220 кВ, что отражается в конструктивных параметрах: более широкие траверсы, более длинные гирлянды изоляторов, большие расстояния между фазами.

Одноцепное исполнение обусловлено схемой проектируемой линии. На переходах 330 кВ одноцепные опоры используются как при прохождении одной цепи, так и при разнесении параллельных цепей по отдельным трассам в целях повышения надёжности по условиям ПУЭ. Вертикальная компоновка трёх фазных проводов на единой стойке — характерная черта конструкций этого типа.

Масса металлоконструкции ПП330-1/39 без антикоррозионного покрытия по рабочим чертежам КМ — 57 170 кг. После горячего цинкования на заводе масса составляет 59 531 кг. Горячее цинкование обеспечивает надёжную катодную защиту стальных элементов в прибрежных и пойменных зонах, где агрессивность атмосферы повышена из-за высокой влажности.

Конструкция представляет собой пространственную решётчатую стойку, монтируемую из транспортабельных болтовых секций без сварки на площадке. Вершина оборудована кронштейном грозозащитного троса, угол защиты которого обеспечивает экранирование проводов от прямых ударов молнии в переходном пролёте.

Опора ЛЭП ПП330-1/39 применяется в составе переходных анкерных участков ВЛ 330 кВ совместно с анкерно-угловыми опорами, принимающими тяжение проводов по краям переходного пролёта. Сама переходная стойка несёт вертикальные нагрузки и ветровое давление.
