Опора ПП330-1/87

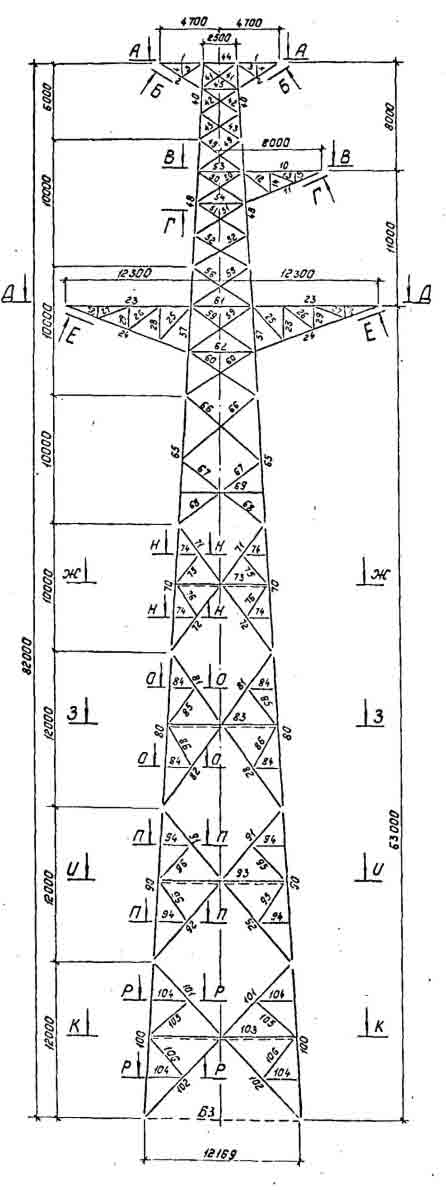

Стальная решётчатая опора ПП330-1/87 предназначена для организации больших переходов на линиях электропередачи 330 кВ через реки, водохранилища и иные протяжённые препятствия, где стандартные высоты подвеса проводов не обеспечивают требуемый gabарит. Одноцепное исполнение предполагает навеску трёх фазных проводов на единую траверсную систему, верхняя отметка которой составляет 87 м над уровнем фундамента. Суммарная высота сооружения — 106 м, что относит конструкцию к наиболее высоким переходным опорам класса напряжения 330 кВ. Применение подобных сооружений оправдано исключительно в анкерных пролётах с большими переходными расстояниями.

Ширина базы 15 м обеспечивает пространственную жёсткость ствола и устойчивость к опрокидывающему моменту при расчётных ветровых нагрузках. В переходных пролётах на опору одновременно действуют вертикальные нагрузки от собственного веса проводов и горизонтальные от тяжения, особенно при несимметричном натяжении в смежных пролётах. Конструктивные решения типового проекта 3.407.2-168 (13143тм-т3) учитывают все эти расчётные случаи в соответствии с требованиями действующих ПУЭ, включая нормативные нагрузки по ветровому и гололёдному районированию. Решётчатая конструкция ствола оптимизирована по металлоёмкости при соблюдении допустимых прогибов под нормируемыми нагрузками.

Масса металлоконструкции по чертежу КМ без антикоррозионного покрытия составляет 132 648 кг. После нанесения горячего цинкования полная масса опоры достигает 138 126 кг. Горячее цинкование — стандартный для крупных переходных опор способ защиты от атмосферной коррозии, обеспечивающий нормативный срок службы без промежуточного окрашивания в любых климатических условиях, включая зоны с высокой агрессивностью атмосферы и интенсивным гололёдообразованием. Нанесение цинка выполняется методом горячего погружения, что обеспечивает равномерность покрытия всех профилей.

Грозозащитный трос закрепляется в вершинном узле конструкции; молниезащитный угол задаётся в рабочем проекте конкретного перехода. Опора ПП330-1/87 устанавливается совместно с береговыми анкерно-угловыми опорами, которые воспринимают суммарное тяжение всех проводов цепи. Электрический и навигационный габариты определяются заданием на проектирование согласно нормам ПУЭ и регламентам судоходства на конкретном водном объекте. Монтаж конструкции выполняется по специальному ПОС с применением монтажных механизмов соответствующей грузоподъёмности.
