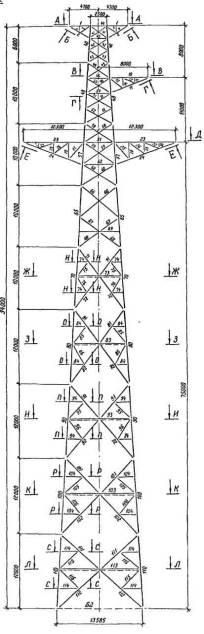

Опора ПП330-1/75

Технические параметры опоры ПП330-1/75 говорят сами за себя: высота траверсы 75 м, общая высота стойки 94 м, ширина базы 13,6 м, масса металлоконструкции с горячим цинкованием 110 889 кг. Конструкция предназначена для одноцепных воздушных линий 330 кВ и разработана по типовому проекту 3.407.2-168 (13143тм-т3) — в отличие от близкого по высоте типоразмера ПП330-1/71, принадлежащего к проекту 407-0-132.

Различие в серии — не просто техническая деталь: проекты 3.407.2-168 и 407-0-132 предусматривают несколько разные расчётные схемы и конструктивные решения. Опора ПП330-1/75 с шириной базы 13,6 м имеет более широкое опорное пятно, чем ПП330-1/71 при схожей высоте; это определяет особенности ветровых и геологических условий, для которых проектировалась данная конструкция.

Масса по чертежам КМ без покрытия составляет 106 491 кг. После горячего цинкования — 110 889 кг. Горячее цинкование формирует защитный цинк-железный диффузионный слой, обеспечивающий катодную защиту стали на нормативный срок службы без дополнительной окраски. Для переходных опор, устанавливаемых в прибрежных зонах с повышенной влажностью атмосферы, этот вид защиты является обязательным.

Одноцепная компоновка на высоте 75 м предусматривает вертикальный ряд трёх фаз с нормированными изоляционными расстояниями для класса 330 кВ. На вершине стойки крепится кронштейн грозозащитного троса, расположенный выше верхнего фазного провода. Ветровое отклонение поддерживающих гирлянд длиной, соответствующей 330 кВ, при расчёте проверяется по условию сохранения нормируемых воздушных промежутков в режимах гололёда с ветром.

Конструкция монтируется из болтовых секций без сварки. Поставка комплекта на объект выполняется несколькими транспортными средствами с учётом ограничений по массе и габаритам.

Опора ЛЭП ПП330-1/75 применяется в переходных анкерных участках ВЛ 330 кВ на особо ответственных пересечениях с подпроводным габаритом порядка 70–75 м.
