Опора ПП330-1/63

На воздушных линиях 330 кВ для переходов с высотой траверсы около 60–65 м возможно применение конструкций двух типовых проектов. Опора ПП330-1/63 принадлежит к серии 3.407.2-168 (13143тм-т3) — в отличие от близкого по высоте типоразмера ПП330-1/61, разработанного по проекту 407-0-132. Различие в проектах проявляется в конструктивных пропорциях: ширина базы ПП330-1/63 составляет 12,2 м при высоте 82 м, тогда как у ПП330-1/61 эти параметры иные.

Высота траверсы — 63 м, общая высота стойки — 82 м. Опора применяется при организации переходов ВЛ 330 кВ через объекты, нормативный подпроводной габарит для которых составляет порядка 63 м. Для линий 330 кВ это соответствует пересечению крупных судоходных рек с требованиями по судовому ходу или других широких препятствий с особыми условиями по габариту.

Одноцепное исполнение — вертикальный ряд из трёх фазных проводов на единой стойке. Для напряжения 330 кВ изоляционные воздушные промежутки нормированы с существенным запасом; при проектировании траверс учитываются угол ветрового отклонения длинных гирлянд изоляторов и требования к минимальным расстояниям в аварийных режимах.

Масса металлоконструкции ПП330-1/63 по рабочим чертежам КМ без покрытия — 86 151 кг. После горячего цинкования масса составляет 89 709 кг. Горячее цинкование — стандартный метод антикоррозионной защиты для переходных опор, эксплуатируемых в прибрежной среде с повышенной влажностью и хлоридным загрязнением атмосферы.

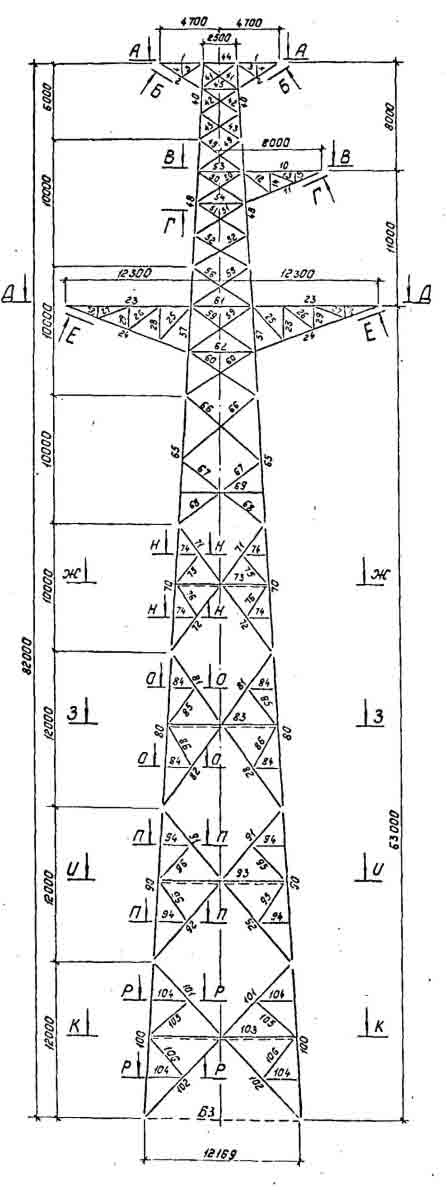

Пространственная решётчатая конструкция монтируется из болтовых секций без сварки на строительной площадке. Кронштейн грозозащитного троса устанавливается на вершине стойки. Геометрия нижнего пояса задаёт ширину базы 12,2 м, необходимую для устойчивости при расчётных нагрузках переходного пролёта ВЛ 330 кВ.

Опора ЛЭП ПП330-1/63 используется в составе переходных участков ВЛ 330 кВ совместно с анкерно-угловыми опорами, воспринимающими тяжение проводов по краям переходного пролёта.
