Анкерно-угловая стальная опора ВЛ 330 кВ, марка У330н-2т+9. Высота 47 м, масса 40496 кг.
Типовой проект и рабочие чертежи: 7.330.01-КМ
Опора У330н-2т+9 — двухцепная анкерно-угловая конструкция ВЛ 330 кВ с тросостойкой и надставкой 9 м. Общая высота 47 м, отметка нижней траверсы 20,6 м, размер основания 9,572 м; рабочие чертежи 7.330.01-КМ.
Масса металлоконструкции по чертежу КМ — 38 416 кг, с горячим цинкованием — 40 496 кг; на цинковое покрытие приходится 2080 кг. Относительно У330н-2+9 без тросостойки конструкция тяжелее на 1722 кг и выше на 1,5 м.
На высоте под пятьдесят метров вероятность прямого удара молнии в саму конструкцию заметно возрастает вместе с высотой. Именно поэтому в высотных габаритах серии тросостоечные исполнения применяются чаще: вынос грозозащитного троса выше оголовка обеспечивает нормируемый защитный угол по всей ширине двухцепной подвески.
Опора анкерно-угловая, двухцепная, для ВЛ 330 кВ; типовой проект новой унификации 7.330.01. Район по гололёду — II–IV.
Анкерно-угловое исполнение позволяет выделить пересечение в самостоятельный анкерный участок линии. Это стандартное проектное решение: усилия от аварийного обрыва не передаются за пределы перехода, а ремонт на переходном участке не требует перетяжки проводов на соседних анкерных пролётах.
Конструкция решётчатая, из стального уголка, все соединения болтовые; поставляется горячеоцинкованной и разукрупнённой, с комплектом метизов и маркировкой отправочных марок.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У330н-2т+9 — анкерно-угловая новой унификации, двухцепная, для воздушных линий электропередачи 330 кВ.

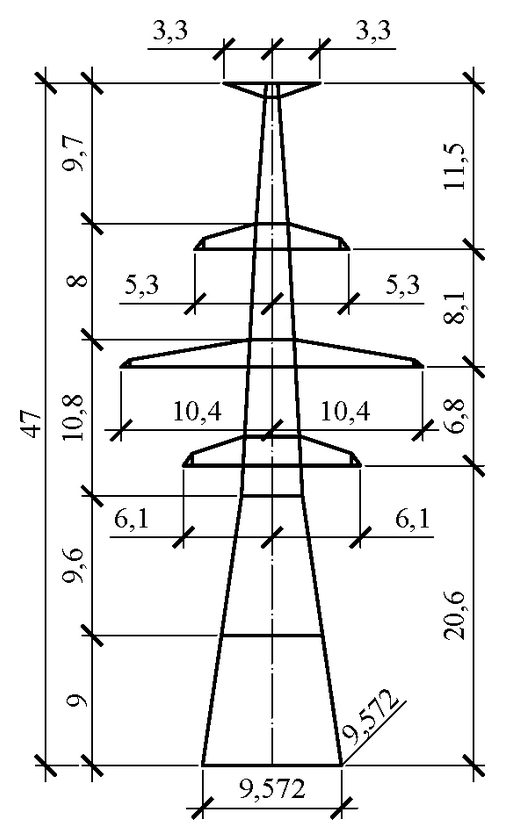

Полная высота — 47 м, отметка нижней траверсы — 20,6 м, размер основания — 9,572 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 38416 кг без покрытия и 40496 кг с горячим цинкованием. На цинковый слой приходится 2080 кг.
Опора У330н-2т+9 выполняется по рабочим чертежам 7.330.01-КМ. Расчётные климатические условия: район по гололёду — II–IV. Возможно изготовление по индивидуальным чертежам КМД.
