Анкерно-угловая стальная опора ВЛ 330 кВ, марка У330н-2+9. Высота 45,5 м, масса 38774 кг.
Типовой проект и рабочие чертежи: 7.330.01-КМ

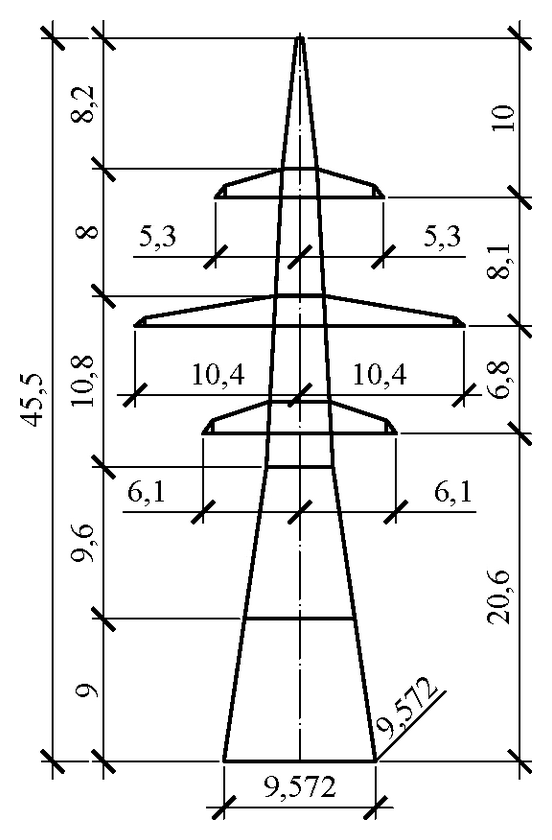

У330н-2+9 — двухцепная анкерно-угловая опора ВЛ 330 кВ в габарите 45,5 м. Отметка нижней траверсы — 20,6 м, размер основания — 9,572 м. Рабочие чертежи 7.330.01-КМ, типовой проект новой унификации 7.330.01.
Масса металлоконструкции по чертежу КМ — 36 684 кг, с горячим цинкованием — 38 774 кг; на цинковое покрытие приходится 2090 кг. Относительно базового типоразмера У330н-2 конструкция тяжелее на 9529 кг.
При высоте свыше сорока пяти метров и основании почти десять метров опора предъявляет серьёзные требования к фундаментам и к организации монтажа. Разнос ног 9,572 м означает четыре отдельных подножника, каждый из которых рассчитывается на вырывающие усилия аварийных сочетаний — для анкерно-угловых конструкций именно они, а не сжатие, чаще всего оказываются определяющими.
Опора применяется на пересечениях двухцепных ВЛ 330 кВ с водными преградами, транспортными магистралями и действующими линиями электропередачи, где переход одновременно выделяется в самостоятельный анкерный участок.
Район по гололёду — II–IV. Конструкция решётчатая, из стального уголка, все соединения болтовые; поставляется разукрупнённой и собирается на трассе укрупнёнными блоками.
Максимальный габарит серии без тросостойки — У330н-2+12 общей высотой 48,5 м; вариант с тросостойкой того же исполнения — У330н-2т+9 высотой 47 м.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У330н-2+9 — анкерно-угловая новой унификации, двухцепная, для воздушных линий электропередачи 330 кВ.
Полная высота — 45,5 м, отметка нижней траверсы — 20,6 м, размер основания — 9,572 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 36684 кг без покрытия и 38774 кг с горячим цинкованием. На цинковый слой приходится 2090 кг.
Опора У330н-2+9 выполняется по рабочим чертежам 7.330.01-КМ. Расчётные климатические условия: район по гололёду — II–IV. Возможно изготовление по индивидуальным чертежам КМД.
