Опора У330н-2т+5

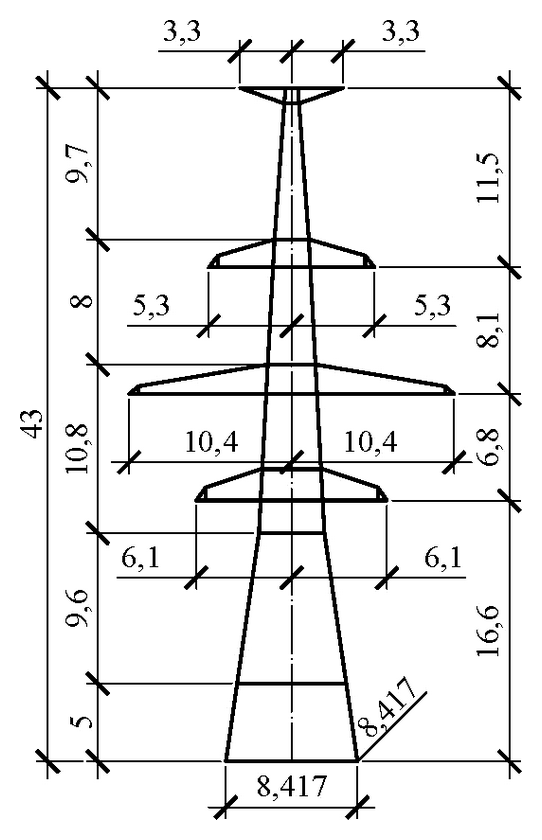

В шифре У330н-2т+5 закодированы две модификации базовой двухцепной опоры: «т» — тросостойка над оголовком, «+5» — надставка пять метров. Вместе они дают общую высоту 43 м при отметке нижней траверсы 16,6 м и размере основания 8,417 м.

Функции этих двух элементов различны и не заменяют друг друга. Надставка работает на габарит проводов до земли или до пересекаемого объекта, тросостойка — на защитный угол над крайними фазами. В серии они разведены по независимым индексам, поэтому комбинируются в любом сочетании.

Масса металлоконструкции — 34 225 кг по чертежу КМ и 36 159 кг с горячим цинкованием. Относительно У330н-2+5 без тросостойки прибавка составляет 1822 кг — устойчивая для серии величина, одинаковая во всех габаритах.

Опора анкерно-угловая, двухцепная, для ВЛ 330 кВ; типовой проект новой унификации 7.330.01, рабочие чертежи 7.330.01-КМ. Район по гололёду — II–IV. Цинковое покрытие весит 1934 кг.

При массе свыше тридцати шести тонн конструкция разукрупняется на отправочные марки; сборка ведётся укрупнёнными блоками на приобъектной площадке, монтаж — краном с наращиванием ствола по ярусам, без сварочных работ на трассе.

Следующие ступени высотного ряда — У330н-2т+9 (47 м) и У330н-2т+12 (50 м); базовый габарит этого исполнения — У330н-2т высотой 38 м.
