Анкерно-угловая стальная опора ВЛ 330 кВ, марка У330н-2т+12. Высота 50 м, масса 43770 кг.
Типовой проект и рабочие чертежи: 7.330.01-КМ
У330н-2т+12 — вершина двухцепной анкерно-угловой серии новой унификации для ВЛ 330 кВ: максимальная высота 50 м, максимальная надставка 12 м и тросостойка. Масса металлоконструкции с горячим цинкованием — 43 770 кг.
Отметка нижней траверсы — 23,6 м, размер основания — 10,439 м. Рабочие чертежи 7.330.01-КМ, типовой проект новой унификации 7.330.01. Район по гололёду — II–IV.
Масса по чертежу КМ без покрытия — 41 414 кг, вклад горячего цинкования — 2356 кг. Это наибольшая масса цинкового слоя во всей серии — прямое следствие огромной суммарной поверхности решётчатой конструкции высотой ровно пятьдесят метров.
За пределами этого типоразмера типовая серия заканчивается. Если условия перехода требуют большей высоты или больших пролётов, проектировщик переходит к специальным переходным опорам, разрабатываемым индивидуально по чертежам КМ под конкретный створ.
Область применения — большие переходы двухцепных ВЛ 330 кВ через судоходные реки, широкие поймы и магистральные транспортные коридоры. Анкерно-угловое исполнение закрепляет тяжение и ограничивает анкерный участок, тросостойка обеспечивает молниезащиту обеих цепей, а надставка 12 м даёт необходимый вертикальный габарит над пересекаемым объектом.
ООО «ЭнергоПромКонструкция» изготавливает опоры новой унификации серии У330н из горячекатаного проката — с горячим цинкованием, комплектной поставкой метизов и деталей крепления гирлянд, по чертежам КМ и КМД.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У330н-2т+12 — анкерно-угловая новой унификации, двухцепная, для воздушных линий электропередачи 330 кВ.

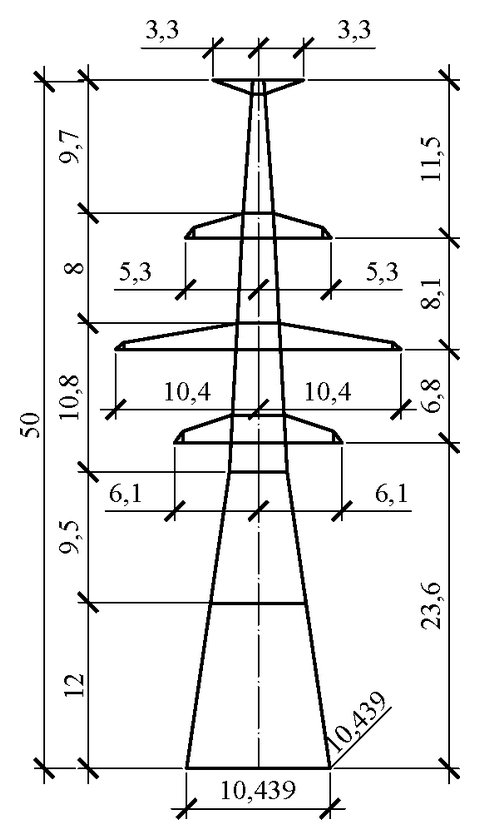

Полная высота — 50 м, отметка нижней траверсы — 23,6 м, размер основания — 10,439 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 41414 кг без покрытия и 43770 кг с горячим цинкованием. На цинковый слой приходится 2356 кг.
Опора У330н-2т+12 выполняется по рабочим чертежам 7.330.01-КМ. Расчётные климатические условия: район по гололёду — II–IV. Возможно изготовление по индивидуальным чертежам КМД.
