Опора У330н-2+12

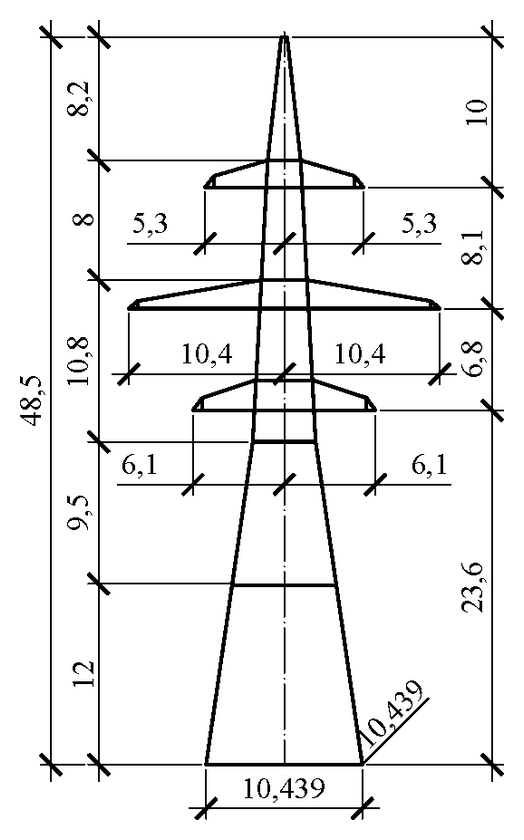

Максимальная надставка двухцепной серии У330н-2 — 12 м. Опора У330н-2+12 имеет общую высоту 48,5 м при отметке нижней траверсы 23,6 м; размер основания достигает 10,439 м. Рабочие чертежи — 7.330.01-КМ.

Масса металлоконструкции по чертежу КМ — 39 681 кг, с горячим цинкованием — 41 947 кг. Это самая тяжёлая конструкция серии У330н без тросостойки: относительно базовой У330н-2 масса выросла на 12 702 кг, то есть на 43 %.

Сорок два тонны металла в одной опоре — величина, сопоставимая с массой пролётного строения небольшого моста. Логистика такой конструкции планируется отдельно: разукрупнение на отправочные марки, несколько транспортных рейсов, укрупнительная сборка на приобъектной площадке и подъём краном соответствующей грузоподъёмности с наращиванием ствола по ярусам.

Опора анкерно-угловая, двухцепная, для ВЛ 330 кВ; типовой проект новой унификации 7.330.01. Район по гололёду — II–IV. Цинковое покрытие весит 2266 кг — наибольшая величина среди исполнений без тросостойки в серии.

Область применения — большие переходы двухцепных ВЛ 330 кВ через водные преграды, поймы и транспортные коридоры, где требуется максимальная для серии отметка подвеса проводов при анкерном закреплении.

Если по условиям молниезащиты грозозащитный трос требуется вынести выше оголовка, применяется исполнение У330н-2т+12 общей высотой 50 м.
