Опора 1У330-3+15

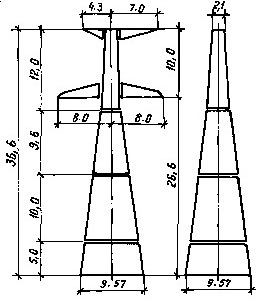

Самая высокая в линейке 1У330-3: опора 1У330-3+15 с надставкой +15 м достигает общей высоты 36,6 м при высоте траверсы 26,6 м. Это одноцепная анкерно-угловая конструкция для ВЛ 330 кВ, предназначенная для угловых точек трассы или анкерных опор в условиях, когда рельеф требует максимального вертикального габарита среди опор данной серии.

Ширина базы 9,57 м — вторая по величине в серии — обеспечивает устойчивость при суммарных горизонтальных нагрузках от тяжения проводов на угол и ветрового давления на высоко расположенные элементы. Масса металлоконструкции по чертежу КМ без цинкования составляет 22 838 кг, с горячим цинкованием — 23 781 кг. Горячее цинкование обеспечивает долгосрочную антикоррозионную защиту стальных элементов опоры.

Опора разработана по типовому проекту 3.407.2-156 (13026тм-т3) и собирается из прокатных стальных профилей на болтовых соединениях. Болтовое соединение без применения сварки на объекте делает конструкцию пригодной для сборки в полевых условиях и позволяет при необходимости заменять отдельные повреждённые элементы без демонтажа всей опоры.

Анкерно-угловое назначение конструкции обусловливает её расчёт на тяжение проводов в нормальном и аварийном режимах работы линии. В нормальном режиме это равнодействующая тяжений в смежных пролётах, приложенных под углом поворота трассы; в аварийном — одностороннее тяжение при обрыве провода. Одноцепное исполнение соответствует самостоятельным трассам ВЛ 330 кВ с прохождением по сложному рельефу в угловых точках.
