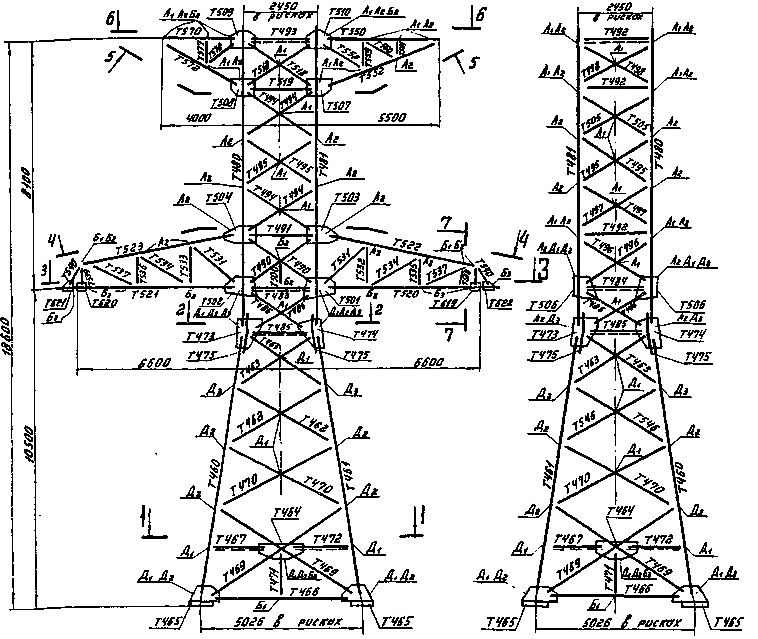

Опора У220-3ТС+14

Максимально высокая надставочная версия серии У220-3ТС — опора У220-3ТС+14 с общей высотой 32,6 м. Надставка +14 м относительно базовой конструкции используется в случаях, когда трасса одноцепной ВЛ 220 кВ пересекает объекты с нормативными требованиями к увеличенному вертикальному габариту. Типовой проект — 3.407-117 (9206тм-т2).

Высота траверсы — 24,5 м, ширина базы — 9,4 м. Расширение базы до 9,4 м диктуется необходимостью воспринимать возросший момент от горизонтальных тяговых нагрузок, которые в угловых точках трассы действуют на плечо, равном высоте точки подвеса проводов. Масса металлоконструкций по чертежу КМ: без цинка — 14 451 кг, с горячим цинкованием — 15 015 кг.

Опора предназначена исключительно для анкерно-угловых позиций: натяжное крепление фазных проводов через специальные гирлянды изоляторов обеспечивает надёжное восприятие тяговых усилий при любых нормативных углах поворота трассы. Конструкция рассчитана также на аварийные нагрузки, возникающие при обрыве проводов в одном из смежных пролётов.

Применение горячего цинкования всего комплекта металлоконструкций опоры гарантирует долговечность в различных климатических условиях. Опора У220-3ТС+14 применяется при строительстве и реконструкции объектов 220 кВ в составе опорных комплектов типового проекта 3.407-117.
